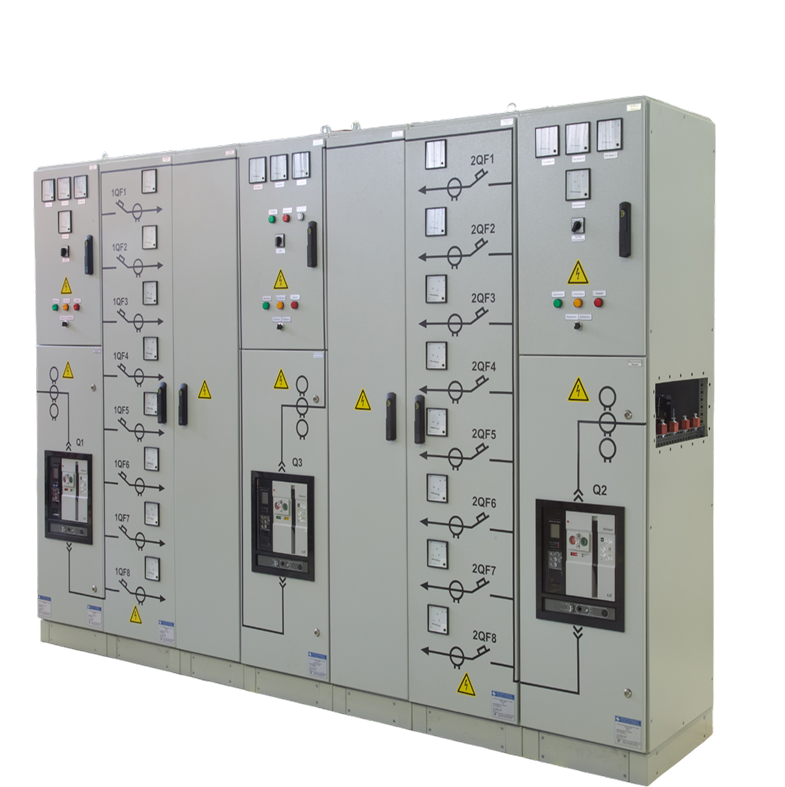

Низковольтное комплектное устройство БЭМ до 6300А (НКУ БЭМ)

Низковольтное комплектное устройство БЭМ (далее НКУ БЭМ) предназначено для приема и распределения электрической энергии трехфазного переменного тока частотой 50Гц напряжением до 0,69кВ, в сетях с глухозаземленной или изолированной нейтралью. НКУ БЭМ обеспечивает управление нагрузками и защиту потребителей от токов короткого замыкания и перегрузок..

НКУ БЭМ применяется в составе систем энергоснабжения, управления и автоматики в качестве распределительных щитов, главных распределительных щитов, распределительных устройств низкого напряжения, распределительных устройств собственных нужд, силовых распределительных пунктов, щитов и шкафов управления и автоматики. НКУ БЭМ также могут применяться в качестве распределительных устройств на стороне низкого напряжения комплектных трансформаторных подстанций.

НКУ БЭМ изготавливается индивидуально, в соответствии с требованиями заказчика, учитываются индивидуальные особенности и требования проекта, электротехнического помещения, принимаются во внимание возможности последующей модернизации и развития системы электроснабжения.

Функции:

• Приём электрической энергии;
• Распределение электрической энергии;
• Защита потребителей от токов короткого замыкания и перегрузок;
• Технический или коммерческий учет электроэнергии (опционально);
• Ручной или автоматический ввод резерва (АВР) (опционально);
• Интеграция в системы диспетчеризации или АСУТП (опционально);
• Управление потребителями, в том числе с помощью устройств плавного пуска (УПП) или частотного регулирования (ЧРП) (опционально);
• Компенсация реактивной мощности (опционально).

Области применения:

• Нефтегазовая и нефтехимическая отрасли;
• Металлургический комплекс;
• Промышленность;
• Энергетика (генерация и распределение);
• Строительный комплекс;
• Инфраструктура и транспорт;
• Атомная энергетика.

НКУ БЭМ оптимально сочетают в себе функциональность и безопасность.

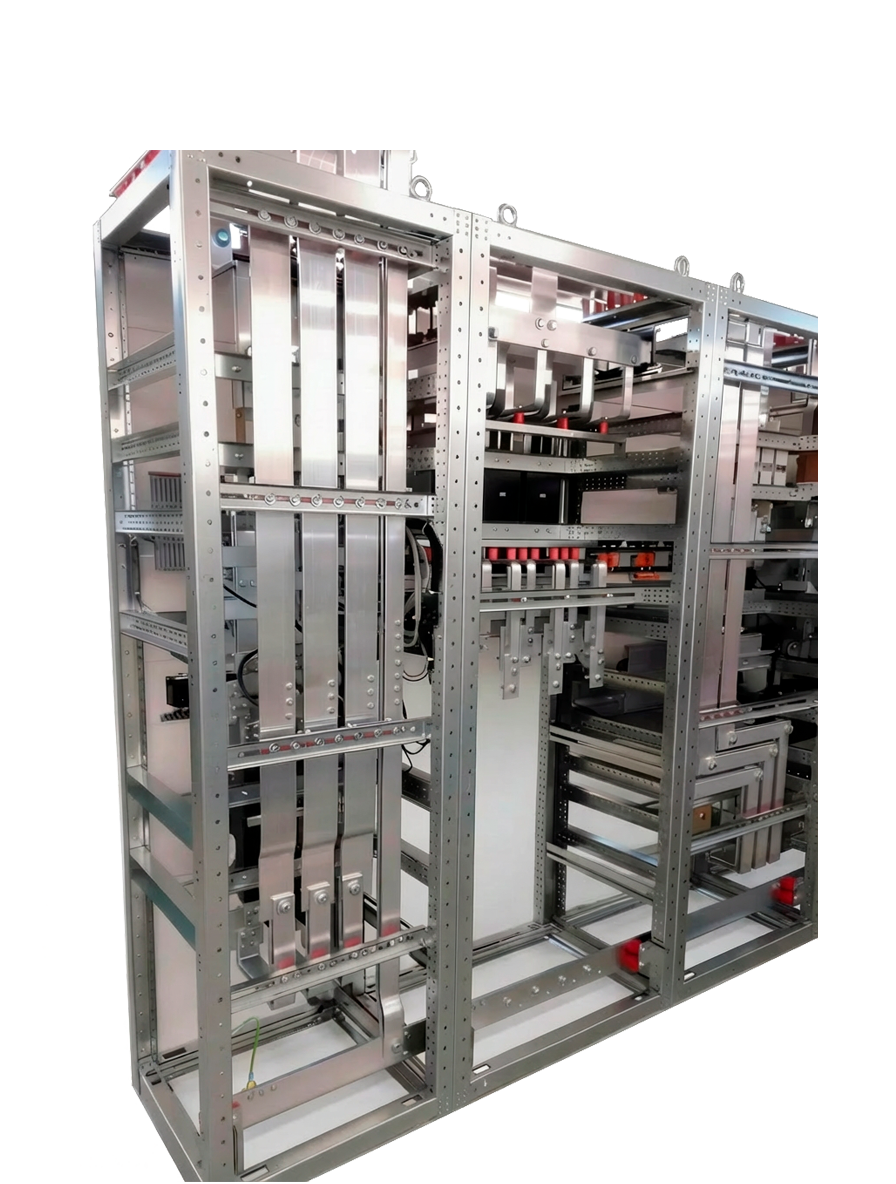

Каркас НКУ БЭМ выполнен из сборной рамы с толщиной металла 2,5мм.

Рамы НКУ БЭМ выполняются в широком типоряде габаритных размеров как по высоте, так и по глубине и ширине, что позволяет адаптировать готовые щиты НКУ БЭМ, под любые помещения.

Стенки, двери и пластроны выполнены из листовой стали 2мм. Рама оцинкованный метал, остальные плоские части окрашены порошковой краской с высокой адгезией в RAL7035, опционально доступна покраска в другие цвета.

Для установки коммутационного оборудования имеются заводские комплекты для монтажа, включающие в себя монтажные основания, пластронную систему с вырезами под аппарат, а также комплекты секционирования до формы 4b.

Системы микроклимата позволяют адаптировать НКУ БЭМ под различные климатические условия.
