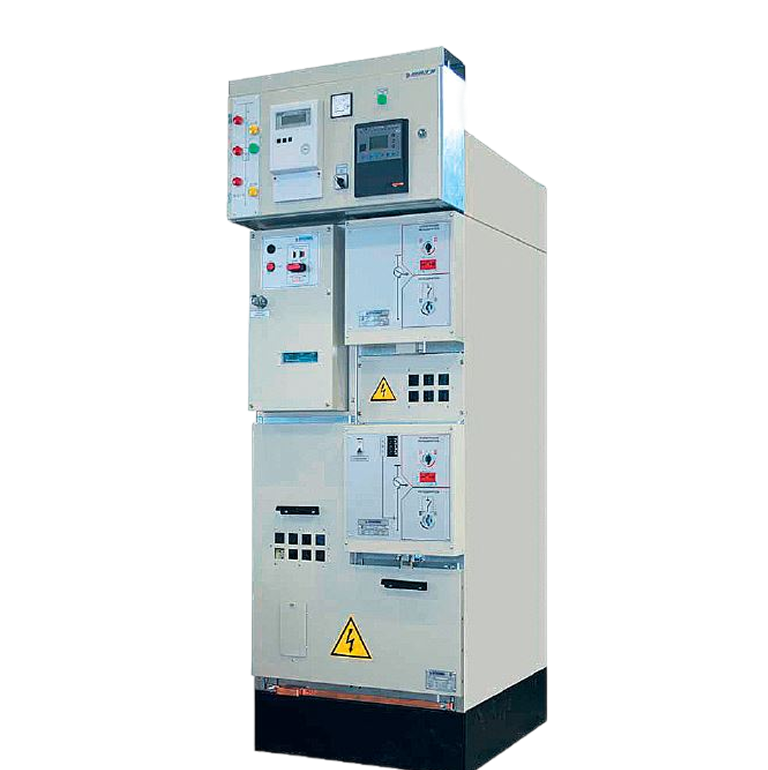

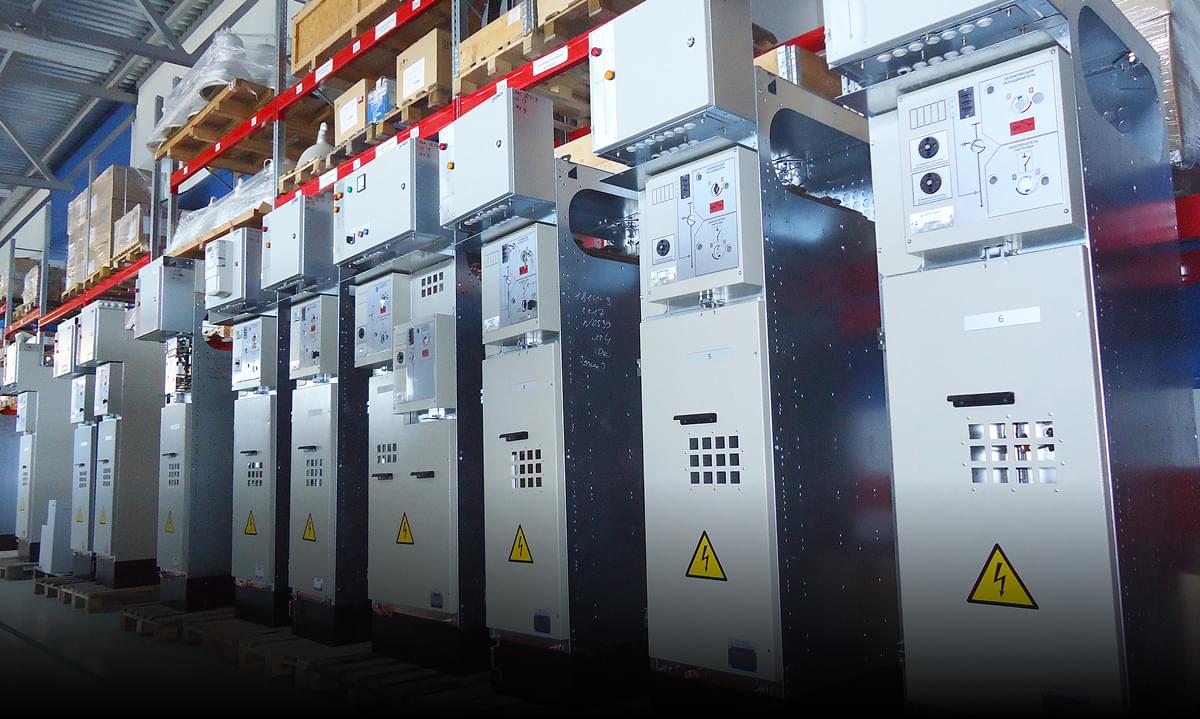

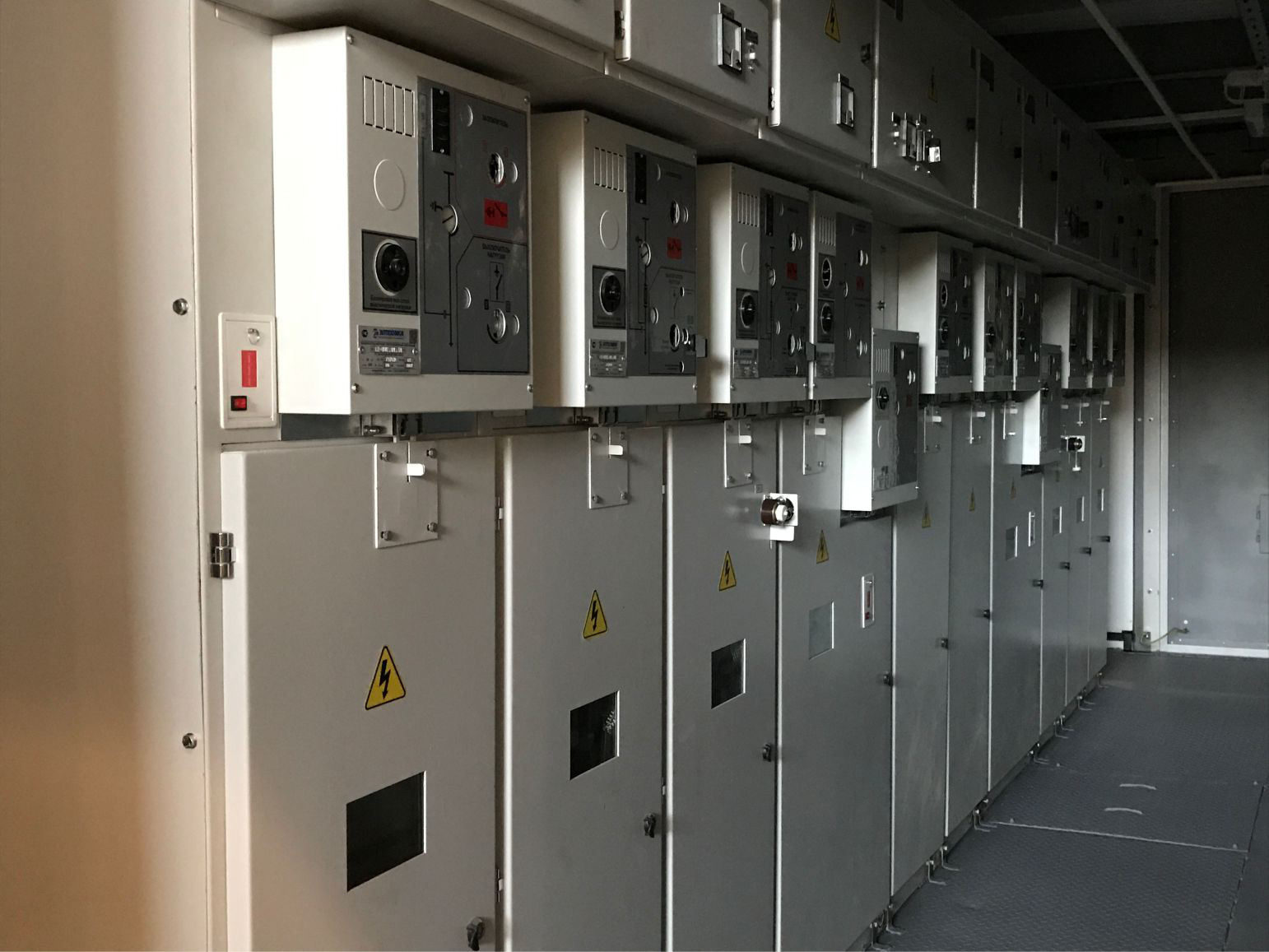

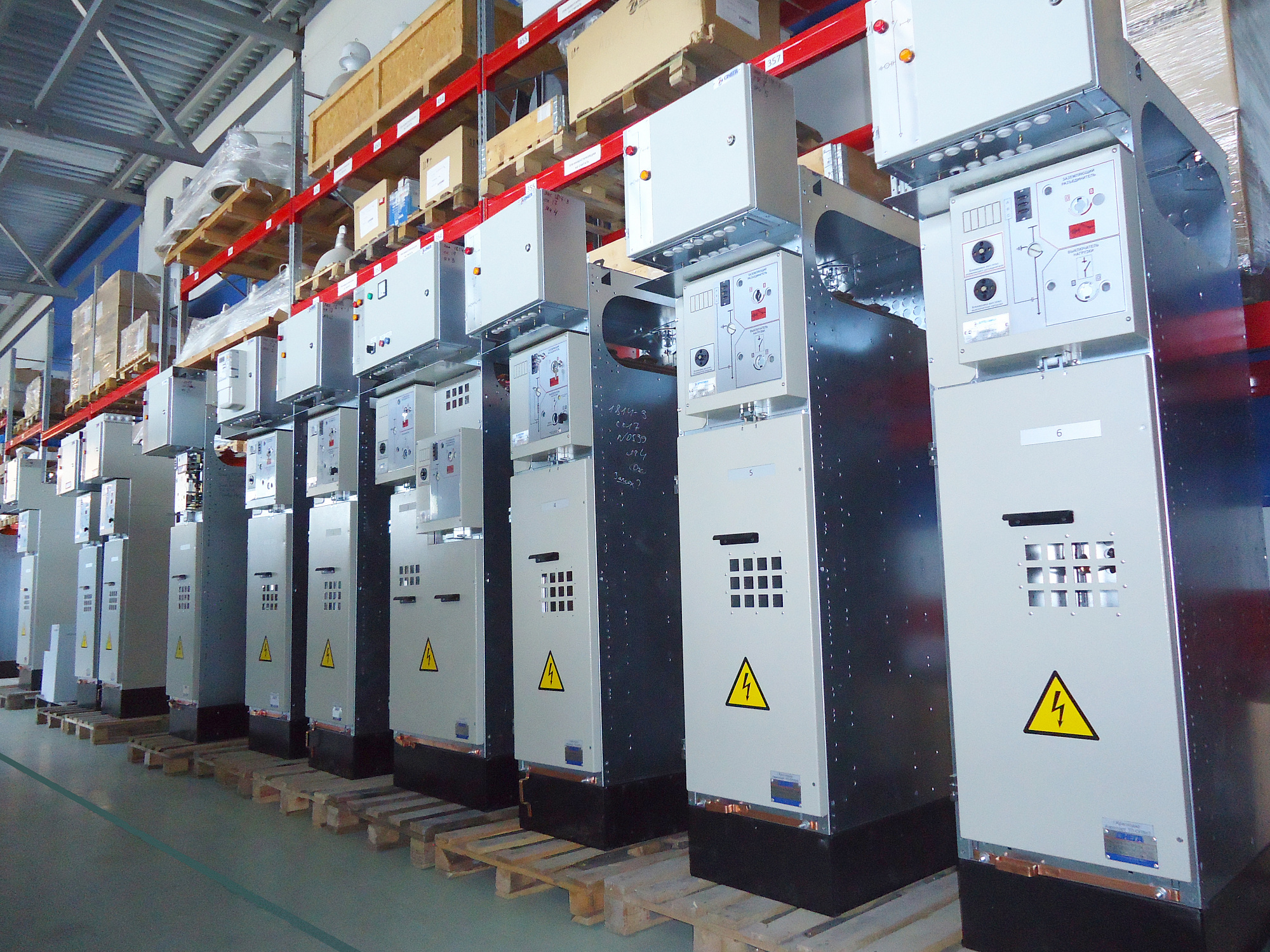

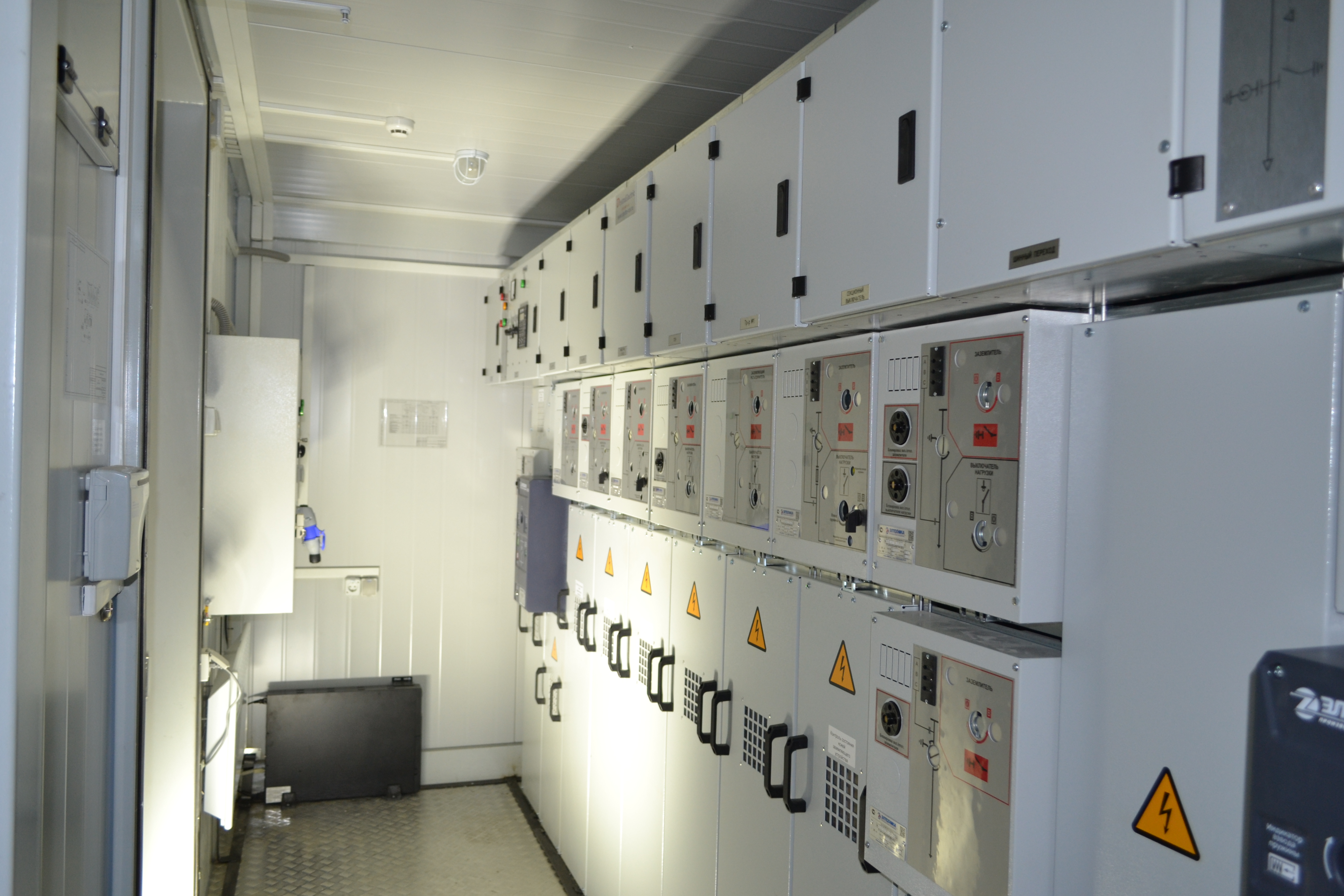

КСО БЭМ

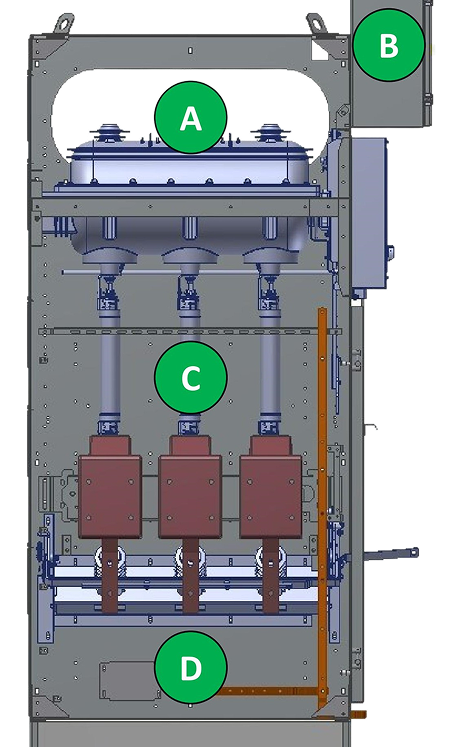

A - отсек сборных шин

Сборные шины

Изолированный отсек сборных шин значительно повышает надежность и исключает возможность перекрытия внутри ячейки. Сборные шины формируются последовательно соединенными секторами полос из электротехнической меди.

Шины устанавливаются на выводы неподвижных контактов разъединителей или выключателей нагрузки. Применение тарельчатых шайб и болтов класса прочности 8.8 делает сборные шины в ячейках КСО БЭМ не требующими обслуживания в течение всего срока эксплуатации при условии соблюдения в ходе монтажа оборудования усилия затяжки болтовых соединений.

Для локализации электрической дуги в пределах одной ячейки в отсеке сборных шин имеется опциальная возможность установки панели с проходными изоляторами для сборных шин. При двухрядном расположении ячеек в помещении РУ секции соединяются шинным мостом или кабельной вставкой.

B - отсек цепей вторичной коммутации

В отсеке релейной защиты устанавливаются микропроцессорный блок релейной защиты, устройства коммерческого или технического учета электроэнергии, электроизмерительные приборы (амперметры, вольтметры), клеммные ряды, цепи обогрева, освещения, автоматики и оперативных блокирово

Также, в случае внедрения в РУ автоматической системы управления (АСУ) в отсек релейной защиты устанавливаются все необходимые для этого компоненты.

Для соединения вспомогательных цепей ячеек используются жгуты, которые входят в комплект поставки. Прокладка жгутов осуществляется в кабель-канале, встроенном в отсек релейной защиты каждой ячейки. В ячейках КСО БЭМ может устанавливаться релейная защита и автоматика любого исполнения с различными функциями в зависимости от характера защищаемого присоединения.

C - отсек аппаратов

Все оборудование, установленное в отсеке, имеет технологически выдвижное исполнение

В качестве силового выключателя используются вакуумные выключатели:

VL	Производство ПО Элтехника
BB/TEL	Производство Таврида Электрик

Контроль наличия напряжения на присоединительных кабельных линиях и на сборных шинах осуществляется с помощью блока индикации напряжения, получающего сигнал с опорных изоляторов со встроенными емкостными делителями напряжения.

Блок индикации

Блок индикации напряжения вынесен на переднюю панель привода коммутационного аппарата и позволяет производить фазировку кабельных линий на низком напряжении через встроенные разъемы посредством устройства для фазировки.

Для повышения надежности, безопасности обслуживания и сокращения эксплуатационных расходов применяются трансформаторы тока с длинными выводами. У таких трансформаторов тока вторичные цепи не имеют винтовых соединений в высоковольтном отсеке, что не требует их обслуживания (протягивания контактных соединений) в течение всего срока эксплуатации изделия.

D - отсек кабельных присоединений

В ячейках КСО БЭМ для значительного упрощения работ по монтажу силового кабеля предусмотрена возможность его фронтального подключения.

Это особенно актуально при применении кабелей с большим сечением жилы (500, 630 мм2)

Для защиты оборудования от коммутационных и грозовых перенапряжений в главные цепи ячеек в отсеке аппаратов и кабельных присоединений (на технологически выдвижной монтажной панели) устанавливаются нелинейные ограничители перенапряжений

Регулировка температуры нагрева осуществляется при помощи термостата.

Поддержание нормальных условий эксплуатации ячеек в кабельном отсеке и отсеке релейной защиты обеспечивается за счет нагревательных элементов (резисторов).

В комплекте с ячейками поставляется устройство для фазировки, которое предназначено для определения правильной последовательности фаз при подключении от разных кабельных линий РУ на базе ячеек КСО Онега.
