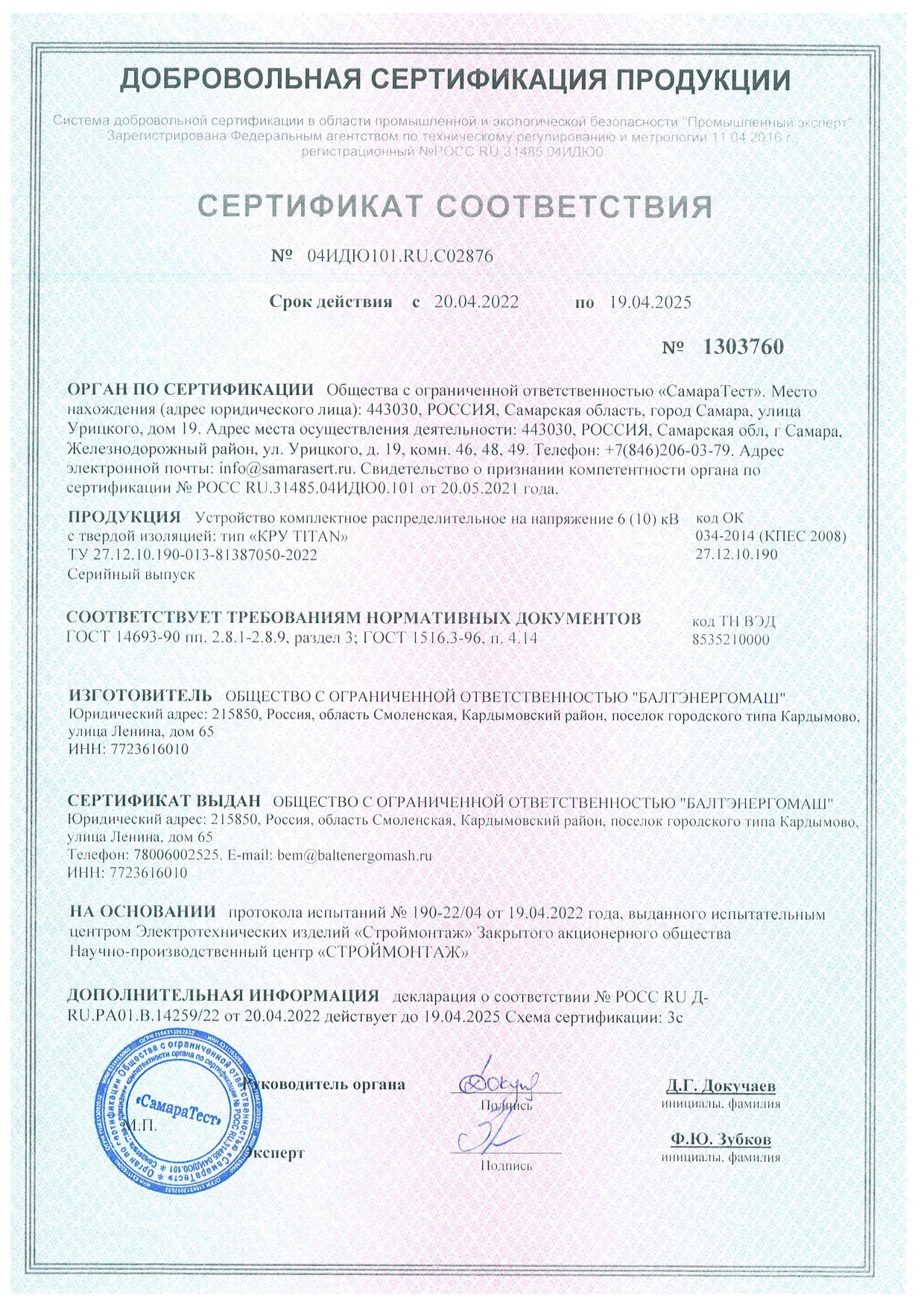

Сертификат1.98 Мб

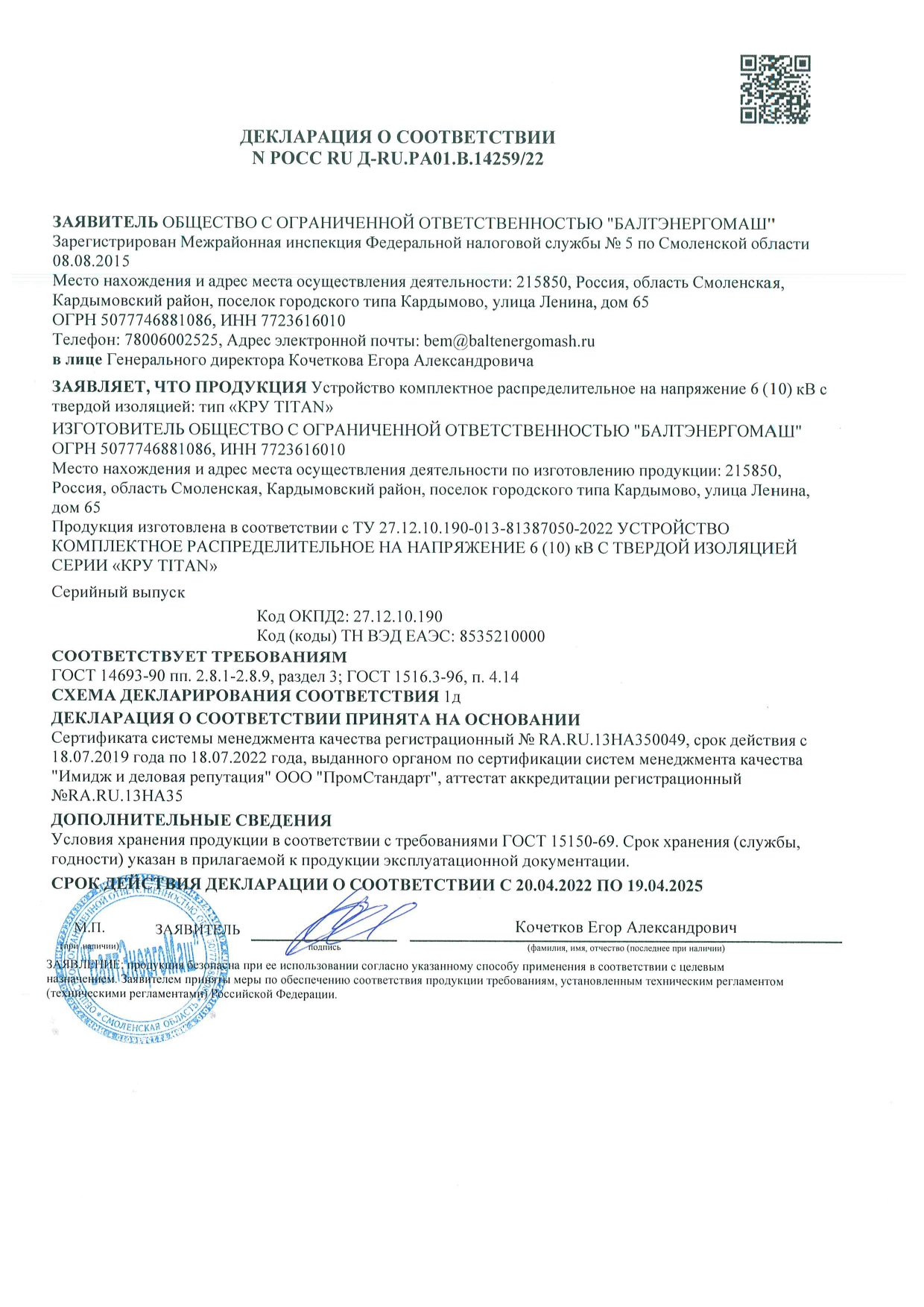

Декларация860.19 Кб
Руководство по эксплуатации19.43 Кб
Опросный лист756.36 Кб
Оставить заявку
Менеджер свяжется с вами для обсуждения деталей проекта и первичного расчёта сметы
Ширина, мм
400
Глубина, мм
860; 950
Высота, мм
1660; 1860
Масса, кг
270; 350
Назначение
Шкафы КРУ-TITAN предназначены для работы в составе распределительных устройств в сетях трехфазного переменного тока частотой 50 Гц, номинальным напряжением 6-10 кВ с изолированной, заземленной через дугогасительный реактор или резистор нейтралью.
Металлический корпус КРУ-TITAN выполнен из оцинкованной стали и имеет модульную конструкцию.
Шкафы КРУ-TITAN комплектуются комбинированными коммутационными модулями (ККМ), включающими в себя полноценный вакуумный выключатель и трехпозиционный коммутационный аппарат с функцией разъединителя и заземлителя.
Шкафы КРУ-TITAN состоят из четырех отсеков: отсека привода комбинированного коммутационного модуля, отсек сборных шин, отсек кабельных присоединений, отсек цепей вторичной коммутации.
Технические
характеристики
Наименование
Значение
Номинальное напряжение, кВ
6;10; (20)
Наибольшее рабочее напряжение, кВ
7,2; 12; (24)
Номинальный ток, А
630; 1250
Номинальный ток отключения силовых выключателей, кА
20; 25
Ток термической стойкости, кА
20; 25
Ток электродинамической стойкости, кА
51
