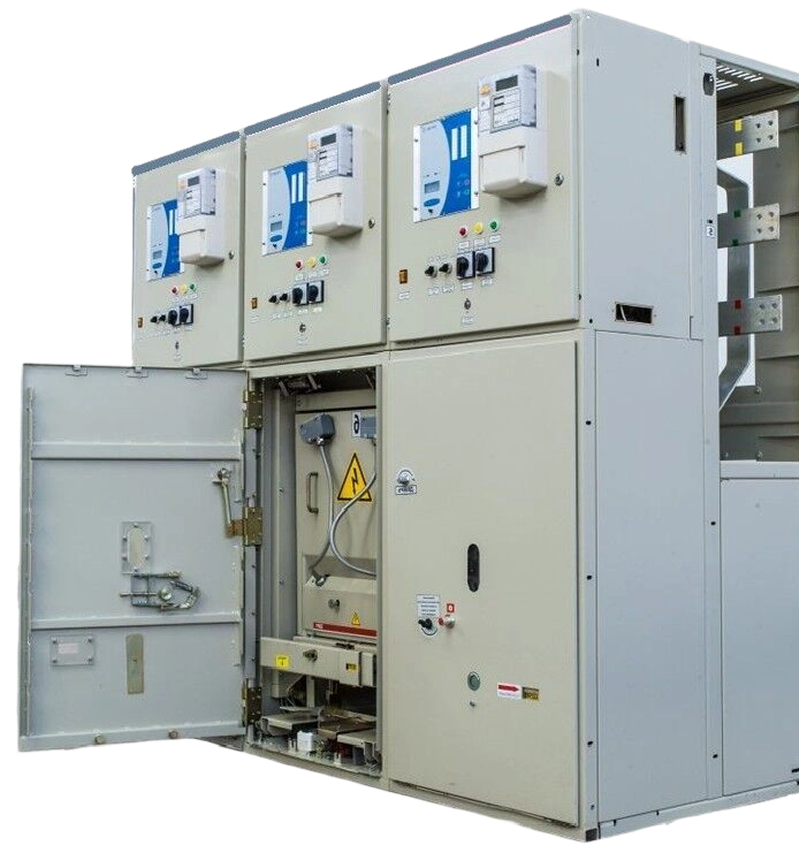

КРУ БЭМ

Комплектное распределительное устройство бэм 6÷35 кВ до 4000А
Оставить заявку
Менеджер свяжется с вами для обсуждения деталей проекта и первичного расчёта сметы
Степень защиты
IP30
по гост
БЭМ
Собственная торговая марка
Назначение
Предназначено для распределения электрической энергии трехфазного переменного тока частотой 50 Гц, номинальным напряжением 6÷35 кВ в сетях с изолированной или заземленной через дугогасящий реактор или резистор нейтралью.
От -10 до +40 °С
КРУ предназначено для установки внутри помещения при температуре окружающей среды от -10 до +40 °С.
Степень защиты IP30
Отдельные шкафы КРУ БЭМ могут применяться для реконструкции и расширения действующих распределительных устройств. Степень защиты ячейки по ГОСТ 14254-96 - IP30.
Сейсмостойкость
Успешно проведены натурные стендовые испытания на сейсмостойкость 9 баллов MSK-64

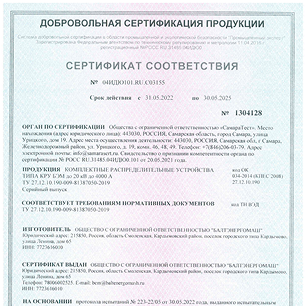

Сертификат
КРУ БЭМ прошёл испытания и получил сертификат

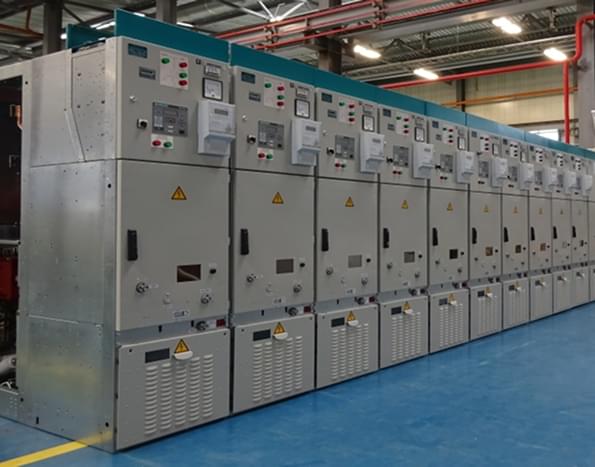

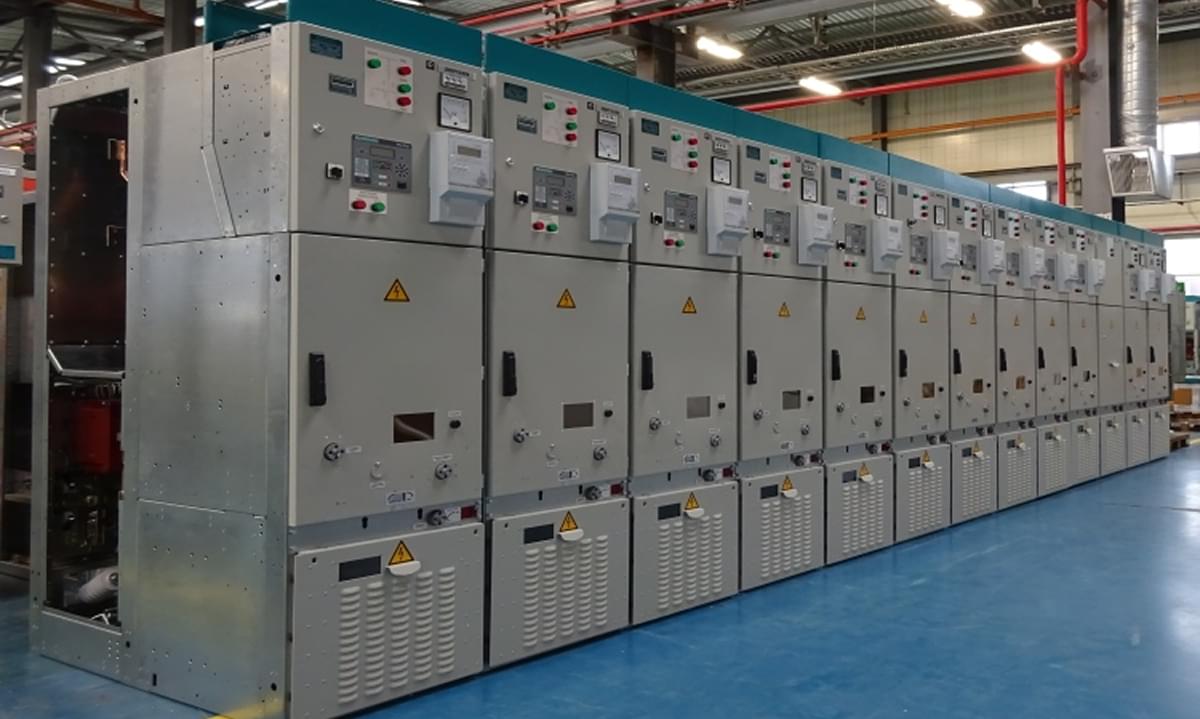

производится на собственном заводе в смоленске
2 500 м2 Площадь производства
Собственная торговая марка
бэм

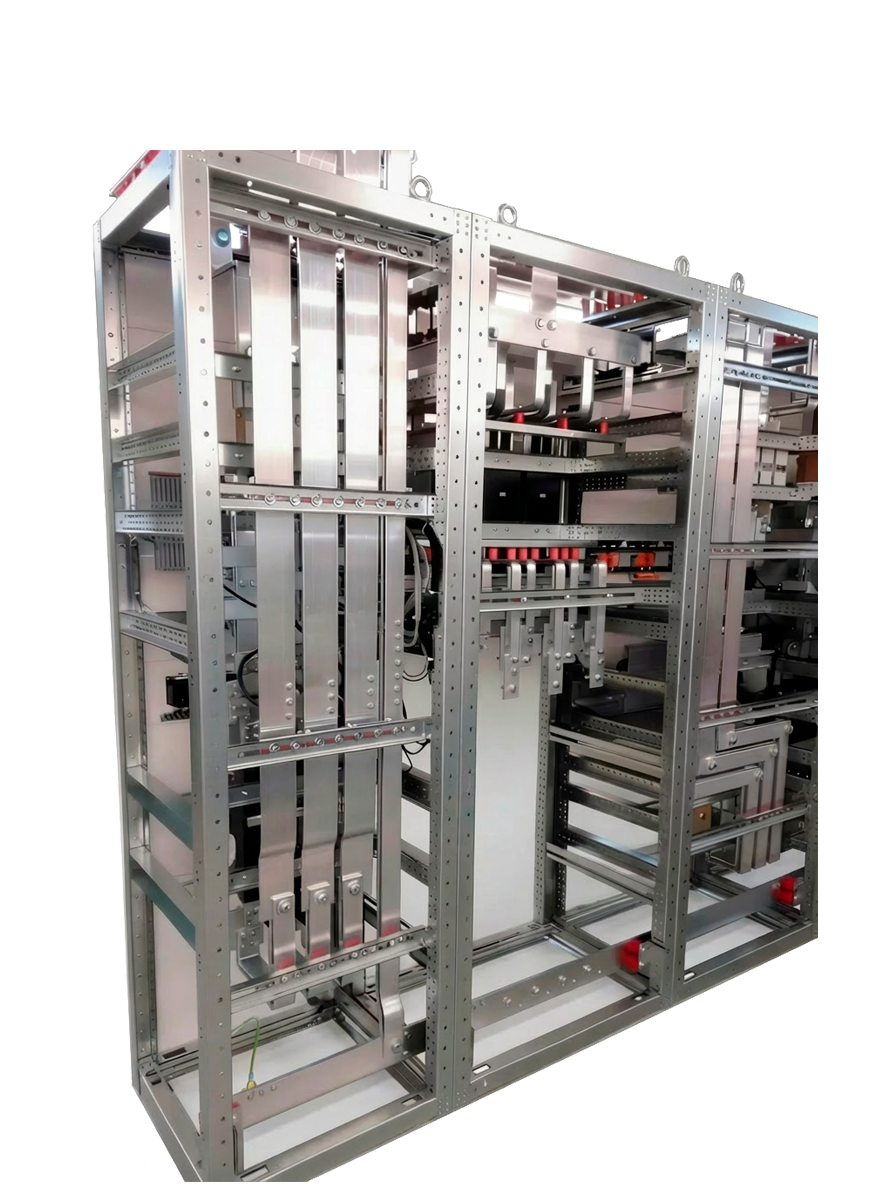

несущий каркас выполнен из оцинкованной стали
Монтаж каркаса
Каркас монтируется без применения сварки. Наружные элементы конструкции-двери, боковые панели и т.д.- окрашены порошковой краской.
Система контроля качества
Виброустойчивость и вибропрочность по группе механического исполнения М6

Габаритные размеры

Наименование
Номинальный ток до 1 250 А
Номинальный ток 1 600 А
Номинальный ток от 2 000 до 3 150 А
Ширина, мм
650
800
1 000
Глубина, мм
1 000
1 430
1 500
Высота, мм
2 360
2 360
2 360
Масса, кг
900 – 1 300
900 – 1 300
900 – 1 300

Технические
характеристики

Наименование
Номинальный ток до 1 250 А
Номинальный ток 1 600 А
Номинальный ток от 2 000 до 3 150 А
Номинальное напряжение, кВ
6(10)
20
35
Наибольшее рабочее напряжение, кВ
7,2(12)
24
37,5
Номинальный ток сборных шин, А
до 4000*
до 2500
до 1250
Номинальный ток отключения силового выключателя, кА
до 31,5
до 25
до 25
Ток термической стойкости (кратковременный), кА
до 31,5
до 25
до 25
Номинальный ток электродинамической стойкости главных цепей, кА
до 81
до 64
до 64

Упаковка и транспортировка

Монтаж каркаса
Шкафы КРУ и их демонтированные части в упаковке допускают транспортирование любым видом транспорта, кроме речного и морского, на любое расстояние в соответствии с правилами перевозки нештабелируемых грузов, действующими на каждом виде транспорта
Речной и морской транспорт
На любое расстояние

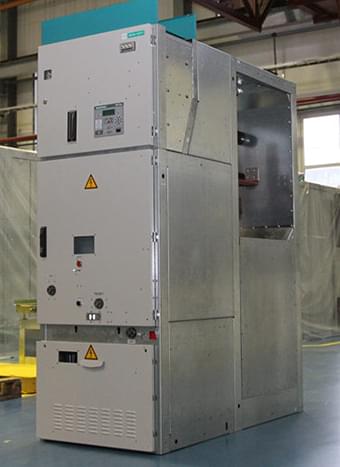

при необходимости устанавливается Шкаф внешних подключений

Назначение
ШВП предназначен для подсоединения со стороны КРУ жгута (жгутов) вторичной коммутации, а с внешней стороны кабелей связи с другими устройствами подстанции. Ввод внешних кабелей возможен как сверху из навесного кабельного лотка, так и снизу из кабельного канала.
Установка
Шкаф внешних подключений устанавливается в торце распределительного устройства. Как правило, на подстанции устанавливаются два шкафа внешних подключений. На месте монтажа КРУ шкаф устанавливается задней стенкой вплотную к торцу КРУ.
швп
Ввод внешних кабелей возможен как сверху из навесного кабельного лотка, так и снизу из кабельного канала.

Конструктивные особенности

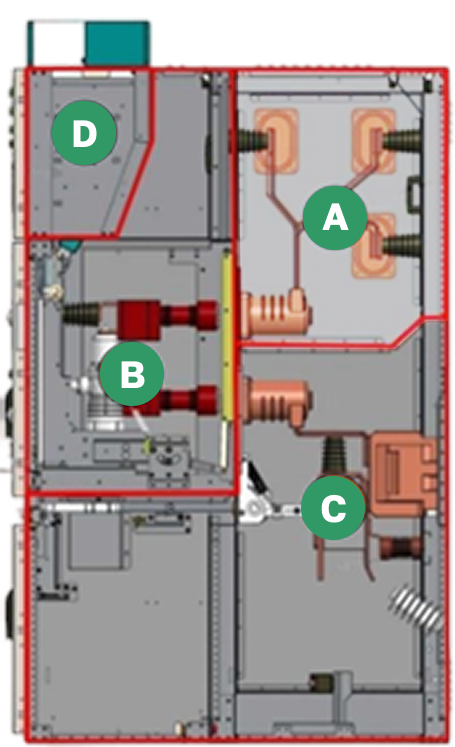

Конструктивно шкафы КРУ серии «БЭМ» разделены на: отсек сборных шин [A], отсек выдвижного элемента [В], кабельный отсек [С] и отсек вторичных цепей [D].

A - отсек сборных шин

Сборные шины

Сборные шины КРУ изготавливаются из медных шин прямоугольного сечения 10×80 мм

Одинарные шины сечением 10х80 При сборке КРУ на токи 630 – 1250 А
Двойные шины сечением 2х10х80 мм При сборке КРУ на токи 1600 – 2000 А
Тройные шины сечением 3х10х80 мм При сборке КРУ на токи 2500 – 3150 А.

При стыковке шкафов сборные шины соединяются между собой с помощью перемычек посредством болтового соединения. Отсек имеет вырезы в боковых стенках для прохода сборных шин

Клапан сброса избыточного давления

В верхней части отсека сборных шин расположены съемные клапана сброса избыточного давления, которые крепятся к корпусу шкафа КРУ

Панель с проходными изоляторами для сборных шин

Для локализации дуги в пределах одного шкафа КРУ, в отсеке устанавливается панель с проходными изоляторами для сборных шин.

B - отсек выдвижного элемента

В качестве основного силового оборудования в шкафах используются:

Вакуумные выключатели типа ВВ/TEL c коммутационным модулем ISM15 Производство АО «ГК Таврида-Электрик»
Вакуумные выключатели типа VF12 Производство ОАО «ПО Элтехника»
Вакуумные выключатели типа SION Производство «Siemens»

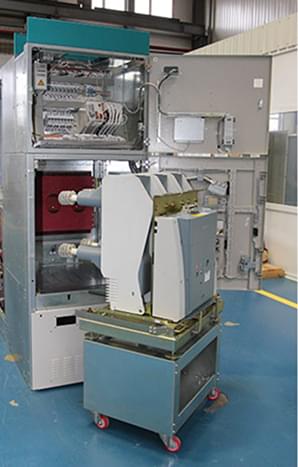

Сервисная тележка

Установка, извлечение и перемещение выдвижного элемента в ремонтное положение производятся на сервисной тележке, входящей в комплект поставки КРУ.

Рабочее и контрольное положение

Перемещение выдвижного элемента из контрольного положения в рабочее и обратно обеспечивается механизмом с ручным приводом. Выдвижной элемент фиксируется в рабочем и контрольном положениях, что отображается световой сигнализацией.

Автоматически закрывающиеся шторки

Шкафы оборудованы автоматически закрывающимися шторками, препятствующими доступу к токоведущим частям при нерабочем положении выдвижного элемента. На закрытых шторках предусмотрена возможность установки навесного замка.

C - кабельный отсек

Высоковольтные подключения кабелей или шин к шкафам КРУ выполняются в кабельном отсеке. Доступ к месту подключения кабелей осуществляется при ремонтном положении выдвижного элемента и снятой перегородке между отсеком подключений и отсеком выдвижного элемента.

Кабельное подключение осуществляется одножильными или трехжильными кабелями сечением до 240 мм2.

Высоковольтные подключения кабелей или шин к шкафам КРУ выполняются в кабельном отсеке. Доступ к месту подключения кабелей осуществляется при ремонтном положении выдвижного элемента и снятой перегородке между отсеком подключений и отсеком выдвижного элемента.

При необходимости подключения кабелей с большим сечением требуется согласование с заводом-изготовителем

Допускается подключение до двух жил на один полюс (фазу) шкафа Шкаф с номинальным током до 1600 А
Допускается подключение до четырех жил на один полюс Шкаф с номинальным током от 2000 А до 3150 А

D - отсек вторичных цепей

Отсек располагается в верхней передней части шкафа КРУ в виде отдельного металлического шкафа с дверью. Кабельные каналы вторичных цепей расположены над отсеком вторичных цепей каждого шкафа и в смонтированном состоянии КРУ образовывают единый кабельный канал с заглушками по краям. При расположении секций КРУ друг напротив друга кабельные каналы секций соединяются в один при помощи навесного кабельного канала. Подключение внешних вторичных цепей осуществляется непосредственно на разъемы отсека вторичных цепей шкафа КРУ.

На двери отсека вторичных цепей располагаются:
Мнемосхема и световая индикация состояния коммутационных аппаратов, что позволяет контролировать правильность проведения каждой операции;
Блок микропроцессорный релейных защит
Блок индикации напряжения
Дуговая защита
