КСО 298 БЭМ

камеры сборные одностороннего обслуживания 2 серии БЭМ 6(10) кВ до 1600 А

Сертификат1.44 Мб

Оставить заявку

Менеджер свяжется с вами для обсуждения деталей проекта и первичного расчёта сметы

Ширина

750 мм 800 мм

Глубина

1100 мм

Высота

2610 мм

Масса

300...700 кг

Назначение

Камеры сборные одностороннего обслуживании серии КСО 2 серии БЭМ (далее КСО БЭМ) предназначены для приема и распределения электроэнергии трехфазного переменного тока частотой 50 Гц напряжением 6 – 10 кВ в сетях с изолированной или заземленной через дугогасящий реактор нейтралью.

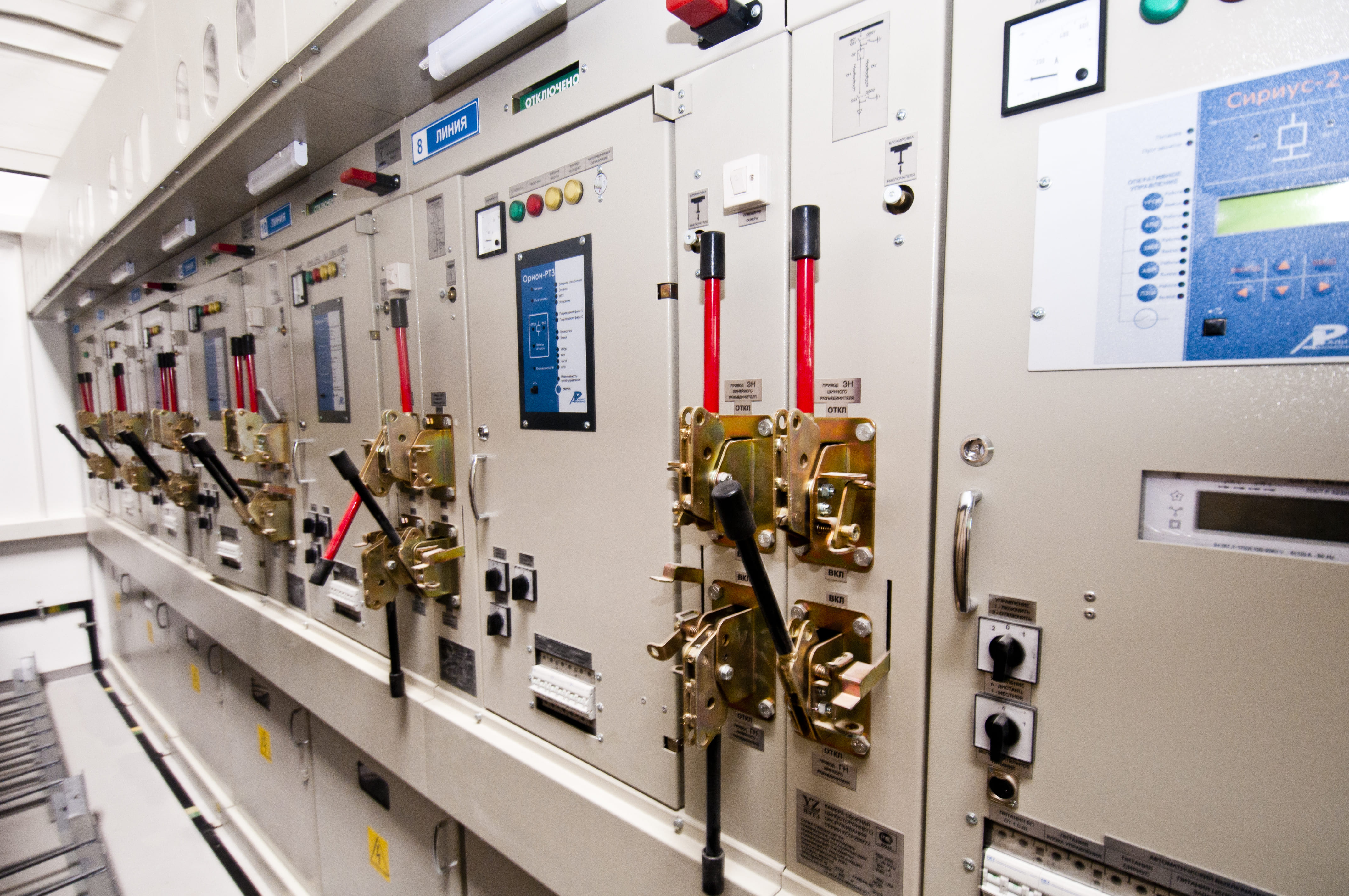

КСО БЭМ применяются в составе РУ напряжением 6 – 10 кВ при новом строительстве, расширении, реконструкции и техническом перевооружении распределительных и трансформаторных подстанций городских электрических сетей, распределительных и трансформаторных подстанций объектов гражданского назначения и инфраструктуры, тяговых подстанций городского электрического транспорта и метрополитена. Климатические условия работы камер и их категория размещения – У3 по ГОСТ 15150 и ГОСТ 15543.1. Степень защиты по ГОСТ 14254 – IP20.

При двухрядном расположении камер в помещении распредустройства на них устанавливаются шинные мосты. Шинные мосты представляют собой металлоконструкцию, собранную из двух рам с изоляторами, шинами и шинодержателями. При широком проходе в РУ между рамами устанавливается рама-вставка.

Если КСО БЭМ не установлены торцевой стенкой вплотную к стене помещения, то на крайних в ряду камерах должны быть установлены боковые экраны для ограждения сборных шин с торца. Камеры скрепляются между собой болтами. Порядок установки, сборки, регулировки камер указан в Руководстве по эксплуатации. Благодаря гибкости конструкции ячейки КСО 2 серии БЭМ в неё можно интегрировать практически любое высоковольтное оборудование и устройства вспомогательных цепей.

Сертификат

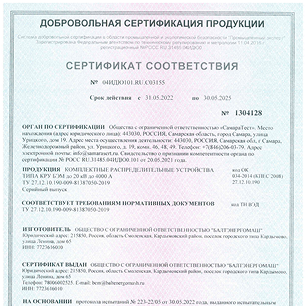

КСО 298 БЭМ прошёл испытания и получил сертификат

Технические
характеристики

Номинальное напряжение, кВ

6 (10)

Наибольшее рабочее напряжение, кВ

7,2 (12)

Номинальный ток главных цепей, А

до 1600

Номинальный ток отключения, кА

до 31,5

Сквозной ток короткого замыкания, кА

до 81

Номинальное напряжение вспомогательных цепей, В

12 36

Время отключении, для ячейки с вакуумным выключателем, не более, сек.

0,05

Собственное время отключения, для ячейки с вакуумным выключателем, не более, сек.

0,03

Номинальное напряжения питания блока управления, В

110, 220 (AC, DC)

Конструктивные особенности

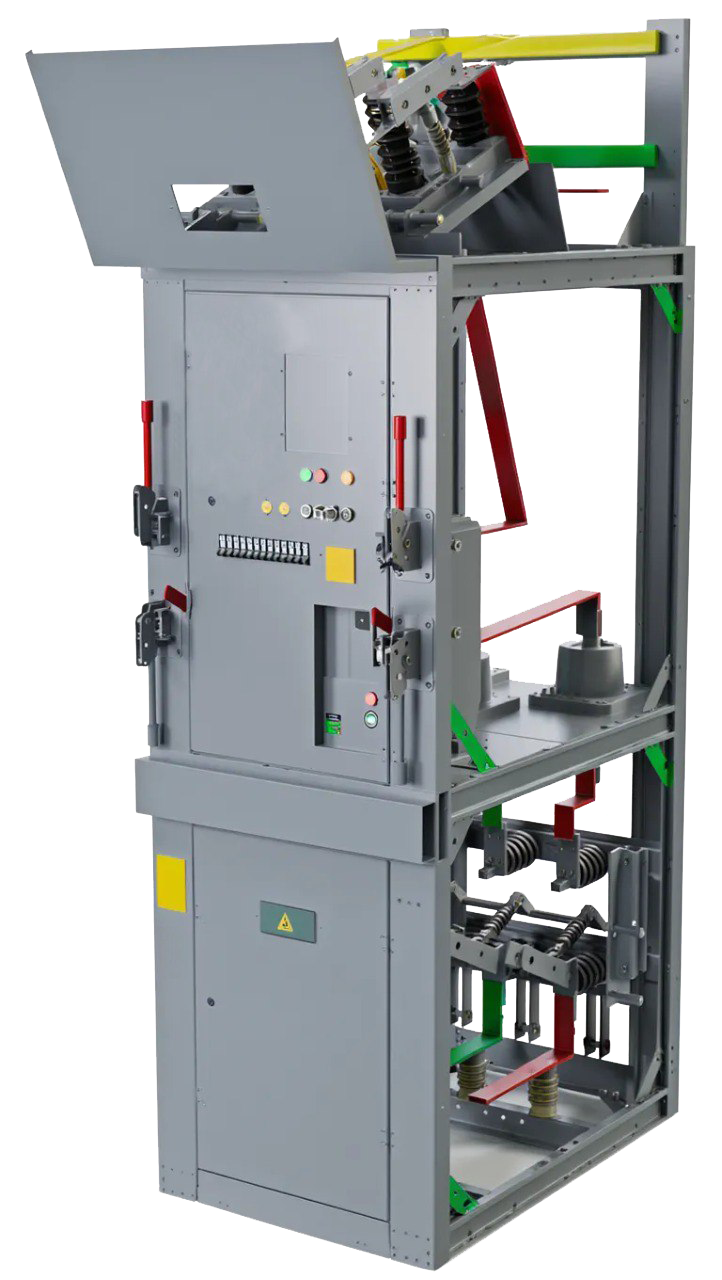

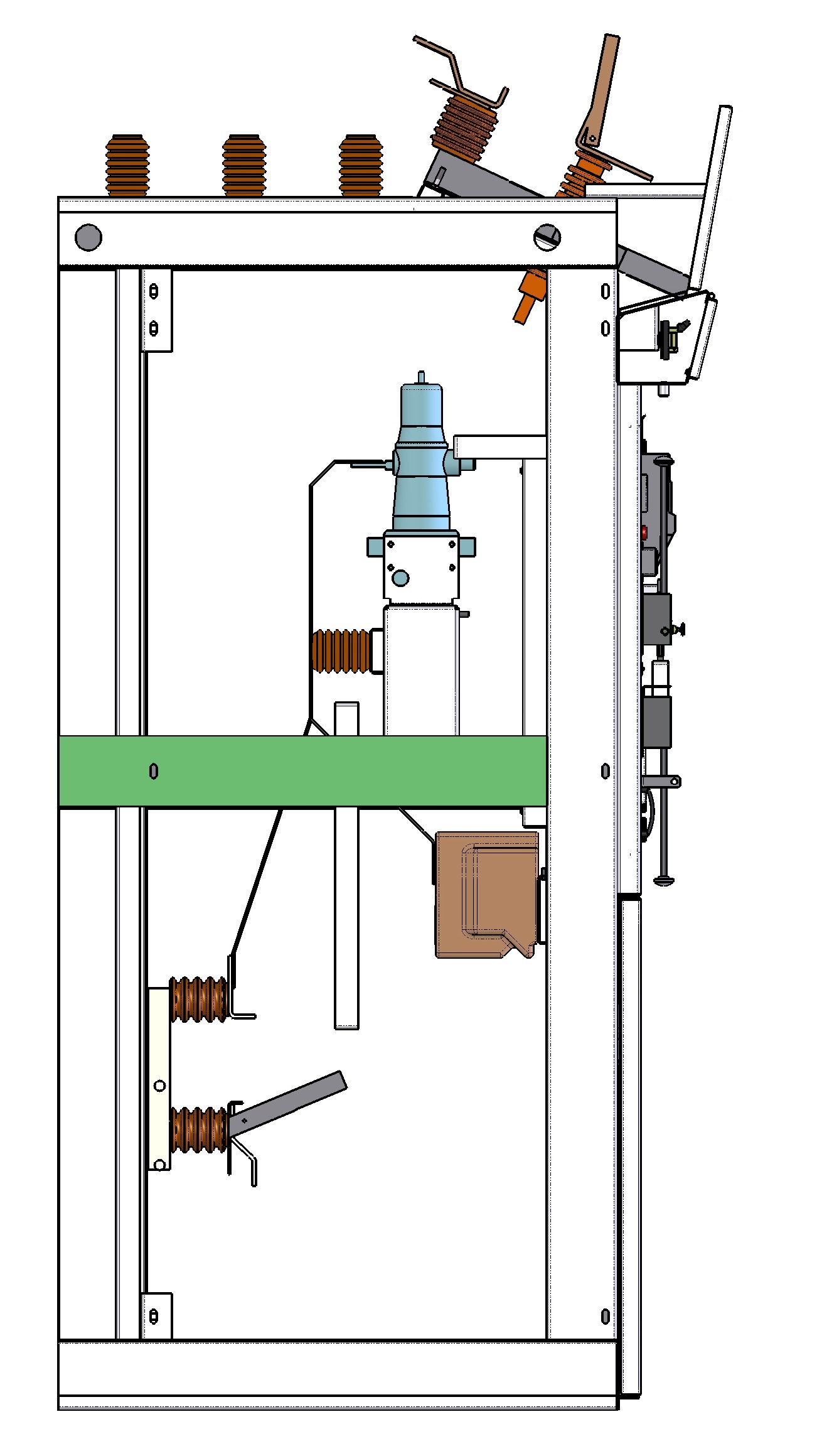

Камера одностороннего обслуживания конструктивно состоит из пяти отсеков:

Корпус

Представляет собой сборную металлоконструкцию, составные части которой склепаны из гнутого металлического профиля. Все элементы корпуса выполнены из оцинкованной стали с окрашенными элементами – двери, козырёк, крышка клеммного отсека. Окраска производится порошковой краской. Внутри отсеков размещена аппаратура главных и вспомогательных цепей, а также приводы аппаратов. На фасадной стороне расположены органы управления аппаратами, приборы управления, учёта, сигнализации и измерения.

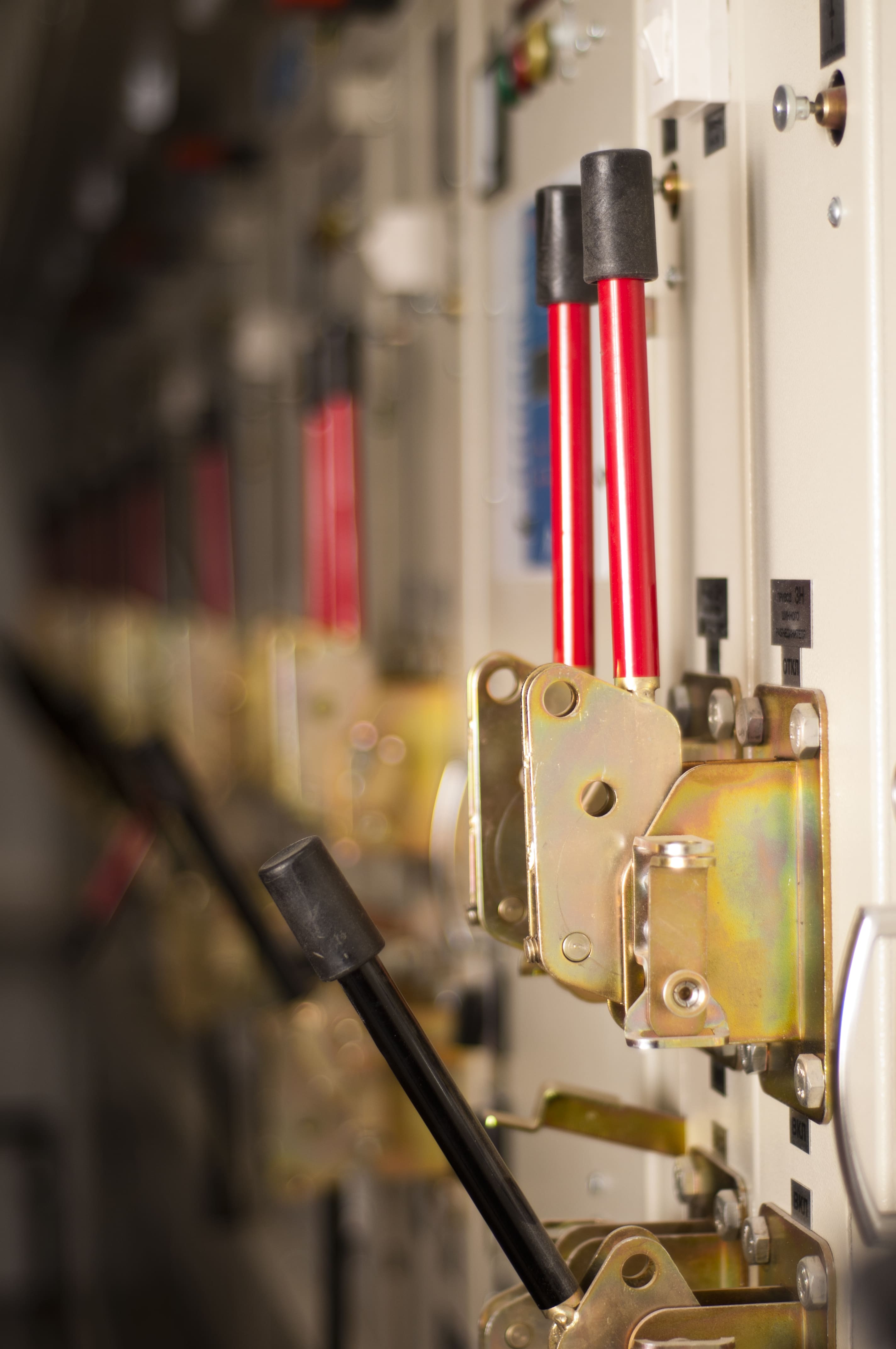

На фасаде камеры размещены две двери: верхняя – для доступа к высоковольтной зоне, нижняя – для доступа к кабельной зоне. Для наблюдения за высоковольтными аппаратами на двери имеются смотровые окна

Высоковольтный отсек

В отсеке размещаются силовой выключатель, трансформаторы напряжения, предохранители и трансформаторы тока. Возможна установка вакуумных выключателей следующих производителей:

BB/TEL	Производство Таврида Электрик
ВБ-10	НПП Контакт
Evolis	Schneider Electric
ВБЛК	НПП Модуль

Отсек сборных шин

Отсек находится в верхней части ячейки КСО БЭМ. Сборные шины закрываются с фасада защитным экраном со смотровыми окнами, а на крайних в ряду камерах устанавливаются боковые защитные экраны. Габаритные размеры камеры существенно меньше габаритных размеров камер других серий, при этом высота кабельного отсека обеспечивает удобство проведения работы в нем. Заземление сборных шин осуществляется заземлителем сборных шин, расположенным в одной камере с другими аппаратами или в отдельной камере. Отдельно стоящие камеры с заземлителем сборных шин могут быть только крайними правыми или левыми в ряду.

Отсек кабельных присоединений

В отсеке находятся кабельные присоединения, трансформатор собственных нужд, трансформаторы тока, линейный разъединитель, нелинейные ограничители перенапряжений и трансформатор напряжения. Зона кабельного отсека освещена лампой напряжением 36 В. Камеры КСО имеют возможность концевой разделки и присоединения до четырех трехфазных кабелей сечением до 240 мм2 , а также шести однофазных кабелей с пластмассовой изоляцией сечением до 500 мм2

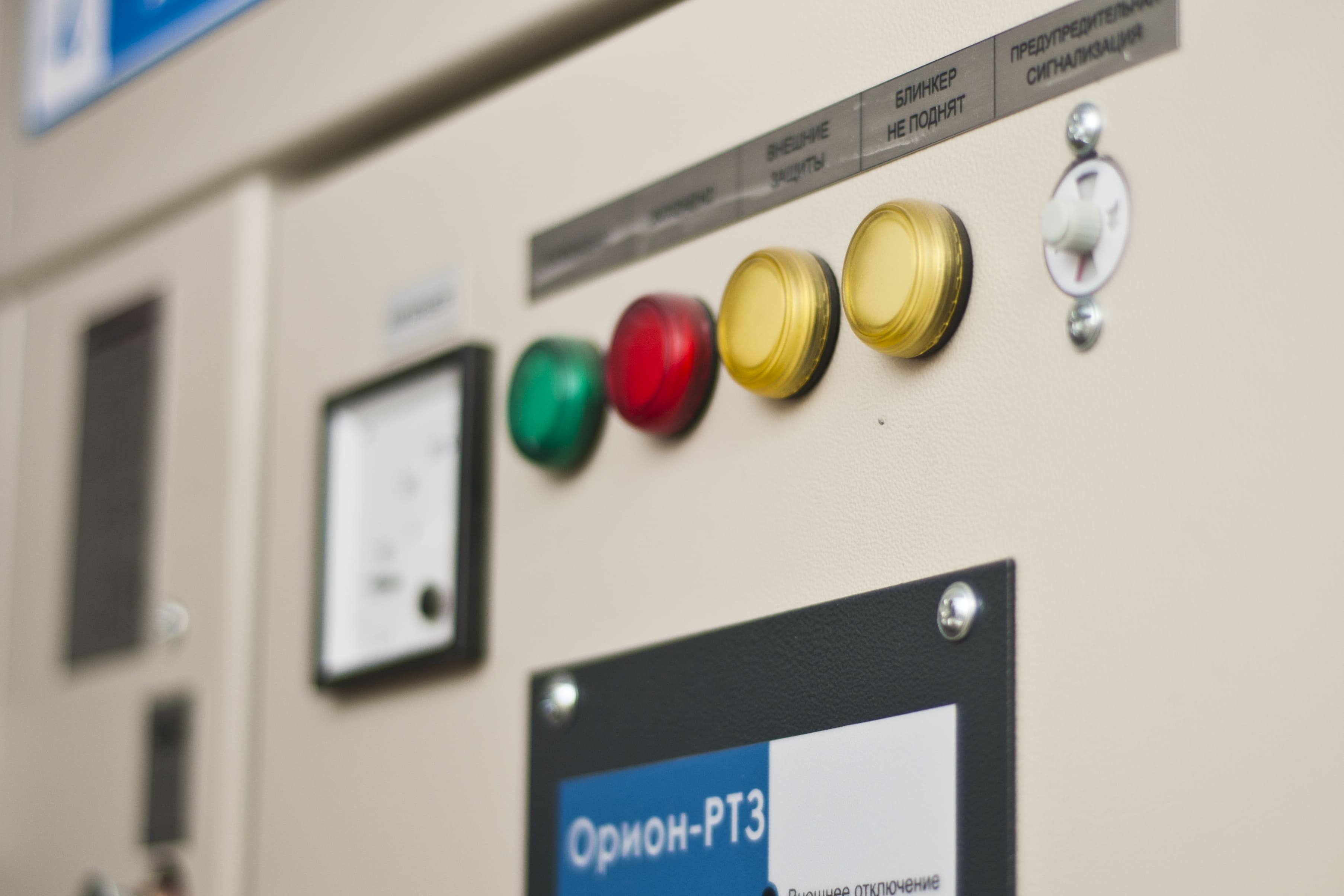

Низковольтный (релейный) отсек

Представляет собой рамку с аппаратурой вспомогательных цепей, установленную на внутренней стороне верхней двери высоковольтной зоны. Между дверью высоковольтной зоны с аппаратурой вспомогательных цепей и содержимым высоковольтной зоны установлена съемная перегородка для предотвращения доступа в зону высокого напряжения.

По специальным направляющим дверь высоковольтной зоны вместе с рамкой выдвигается вперед. В низковольтной зоне размещаются аппараты управления, защиты, сигнализации и учета электроэнергии.

Для прокладки магистральных шинок оперативных цепей служит короб, расположенный в средней части камеры. В коробе размещен клеммник магистральных шинок. Для прокладки кабелей вторичных межкамерных соединений служит короб, расположенный в нижней части камеры. Каркас камеры приваривается к металлическим заземленным конструкциям. На фасадной стороне расположены органы управления аппаратами, приборы управления, учета, сигнализации и измерения.
