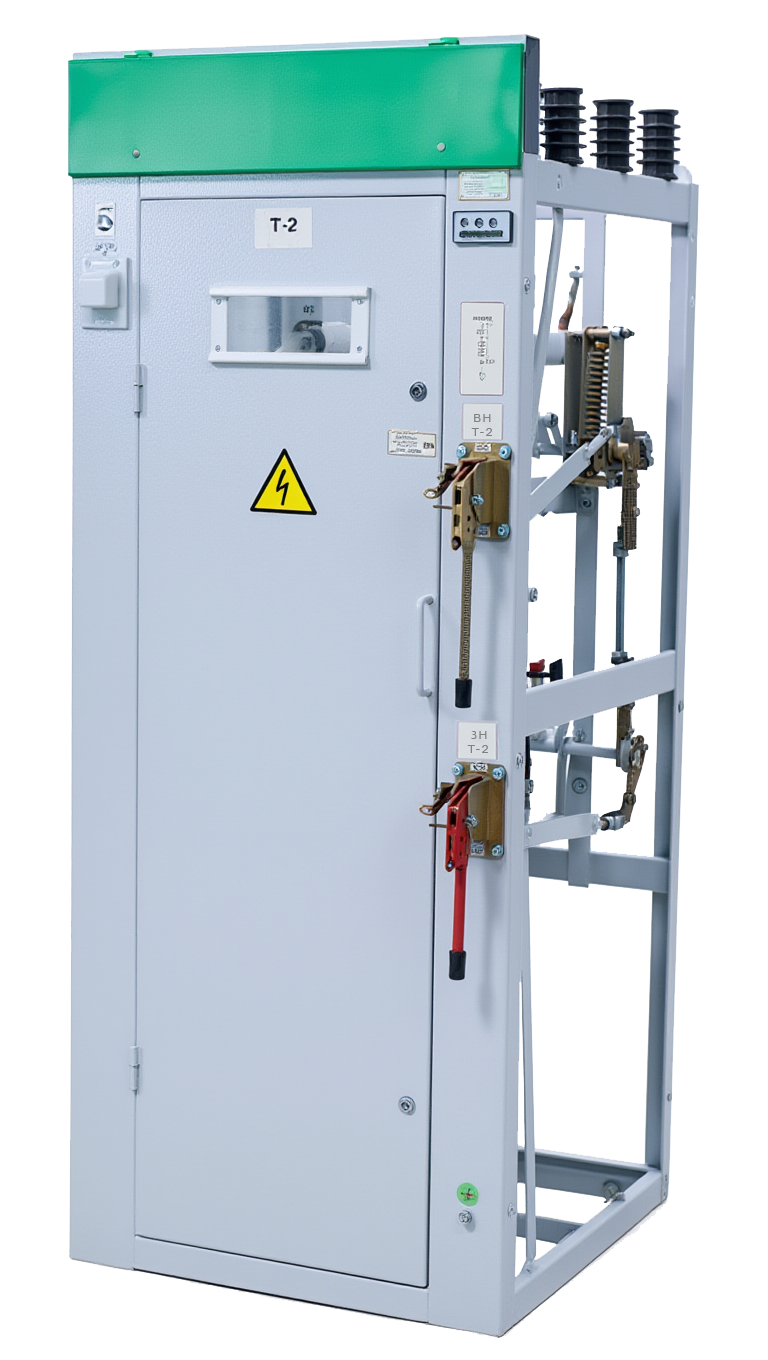

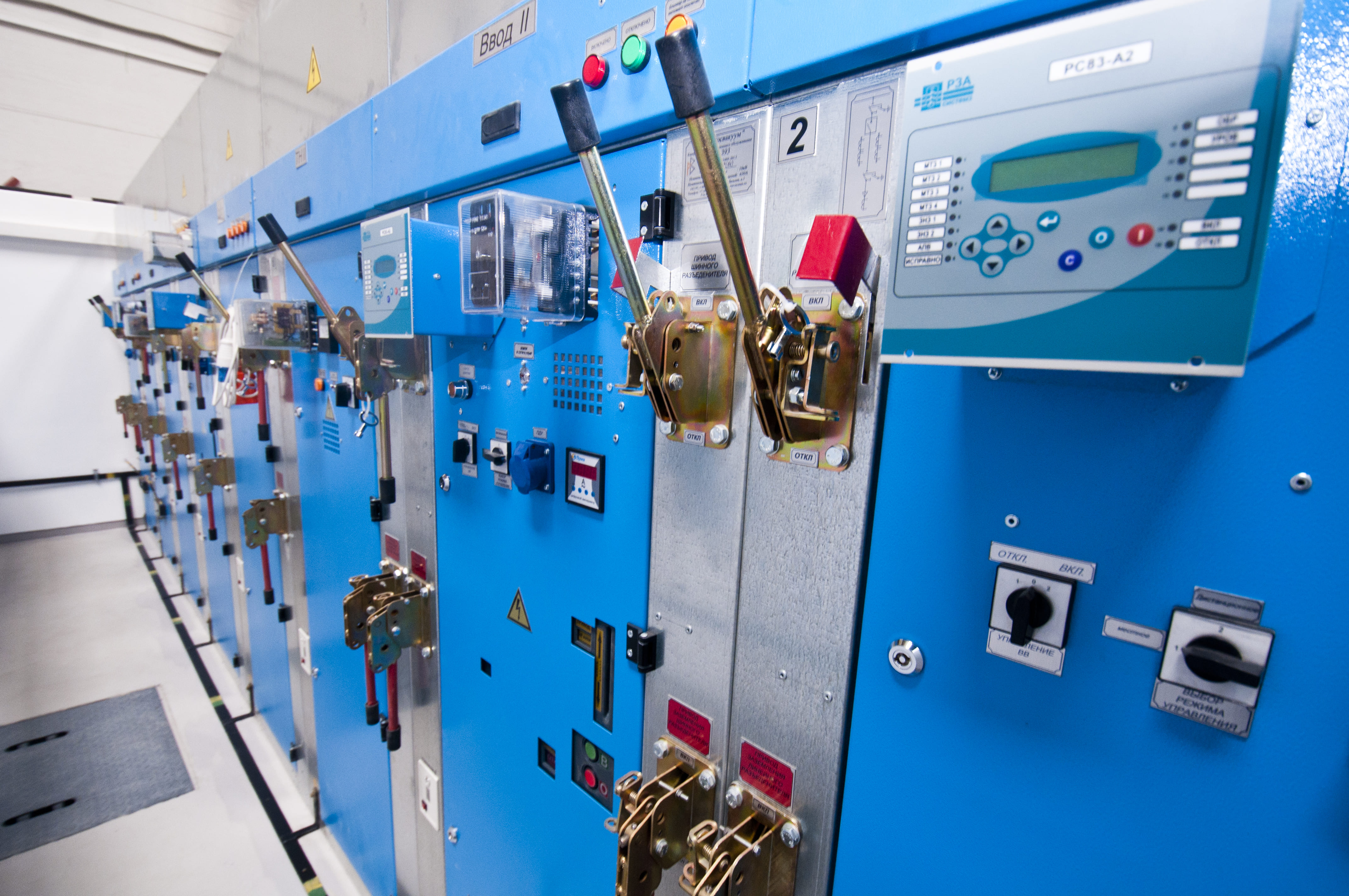

КСО 393 БЭМ

камеры сборные одностороннего обслуживания 3 серии БЭМ 6(10) кВ до 1000 А

Сертификат2.18 Мб Декларация873.75 Кб

Оставить заявку

Менеджер свяжется с вами для обсуждения деталей проекта и первичного расчёта сметы

Ширина, мм

500, 750, 800, 1000

Глубина, мм

750, 800, 1000

Высота, мм

2080

Масса, кг

150-300

Назначение

Камеры сборные одностороннего обслуживании серии серии КСО 393 БЭМ напряжением 6(10) кВ (в дальнейшем именуемые «КСО 393») предназначены для приема и распределения электроэнергии трехфазного переменного тока частотой 50 Гц напряжением 6 – 10 кВ в сетях с изолированной или заземленной через дугогасящий реактор нейтралью

КСО 393 применяются в составе РУ напряжением 6 – 10 кВ при новом строительстве, расширении, реконструкции и техническом перевооружении распределительных и трансформаторных подстанций городских электрических сетей, распределительных и трансформаторных подстанций объектов гражданского назначения и инфраструктуры и являются самым бюджетным решением.

Климатические условия работы камер и их категория размещения – У3 по ГОСТ 15150 и ГОСТ 15543.1. Степень защиты по ГОСТ 14254 – IP20.

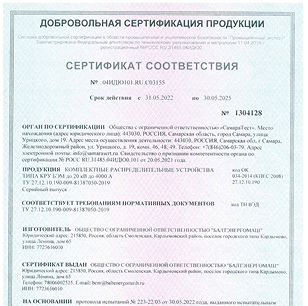

Сертификат

КСО 393 прошёл испытания и получил сертификат

Технические
характеристики

Номинальное напряжение, кВ

6 (10)

Наибольшее рабочее напряжение, кВ

7,2 (12)

Номинальный ток главных цепей, А

до 1000

Номинальный ток предохранителей, А

до 160 (до 100)

Номинальный ток отключения, А

до 800

Номинальное начальное значение периодической составляющей, кА

до 51

Собственное время отключения, сек

до 20

Время отключения, не более сек

0,05

Время протекания тока (время короткого замыкания), сек.

0,12

Конструктивные особенности

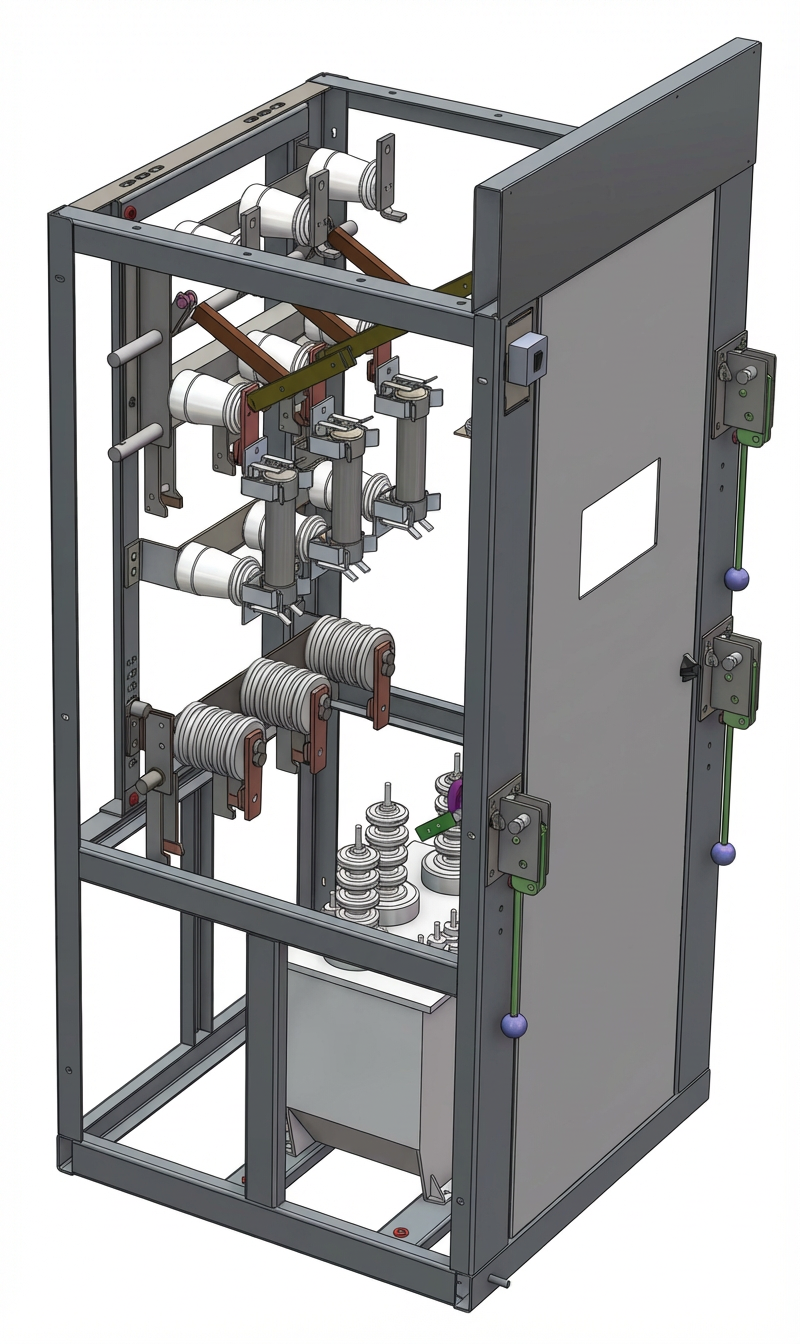

Камера одностороннего обслуживания конструктивно состоит из четырех отсеков:

Корпус

Камера представляет собой металлоконструкцию, собранную из листовых гнутых профилей. Процесс изготовления деталей корпуса начинается с конструкторского отдела, далее чертежи отправляются в цех лазерной резки, где на листовом металле происходит раскрой будущих деталей корпуса. По завершении резки заготовки отправляются на гибочный станок, затем производится сварка и подготовка поверхности к порошковой покраске. Толщина металла деталей корпуса варьируется от 1 до 5 мм.
В камерах имеется устройство для установки лампы внутреннего освещения (лампа накаливания 36 В), обеспечивающее возможность безопасной замены перегоревшей лампы без снятия напряжения. Сборные шины камер имеют с фасада сетчатые или сплошные со смотровым окном ограждения. Все установленные в камере аппараты и приборы, подлежат заземлению. Дверь, в случае установки приборов вспомогательных цепей, заземляется гибким проводом. На фасаде камеры в нижней части имеется шинка заземления, предназначенная для присоединения элементов к заземленному корпусу. Каркас камеры непосредственно приваривается к металлическим заземленным конструкциям.
Со стороны фасада камера закрывается дверью, которая запирается на замок. В двери имеется смотровое окно для визуального контроля за выполнением производимых операций, в частности, за включением и отключением главных и заземляющих ножей разъединителей, а также общего обзора внутри камеры, где размещается аппаратура, состав которой зависит от ее назначения.

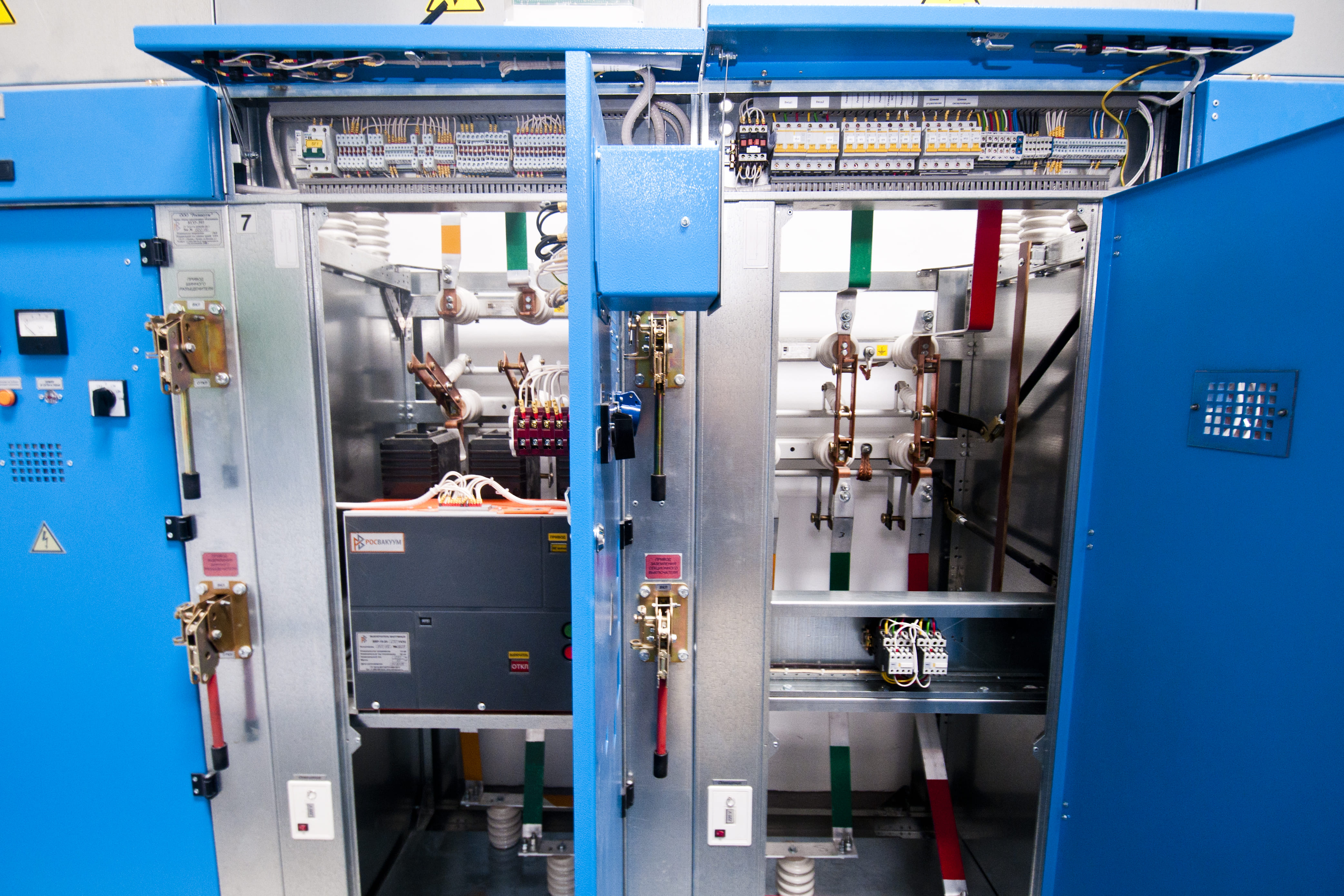

Высоковольтный отсек

Внутри камеры размещена аппаратура высоковольтных цепей. Рукоятки приводов и аппаратов управления расположены с фасадной стороны. В верхней части камер устанавливаются опорные изоляторы для монтажа сборных шин.
В камеры КСО-393 устанавливаются:
• выключатели нагрузки ВНР, ВНА-10(6)/630
• разъединители РВ, или РВЗ на 630, 1000 А с приводами ПР-10;
• высоковольтные выключатели (вакуумные: ВВ/TEL, ВБП, ВБЭ, ВБЭМ, ВБУП, ВБСК, ВВ/СЭЩ)
• трансформаторы тока типа ТОЛ-10(6), ТПОЛ-10(6);
• трансформаторы напряжения типа НОЛ, ЗНОЛ, ЗхЗНОЛ;
• предохранители типа ПКТ10(6), ПКН10(6);
• ограничители перенапряжений типа ОПН-10, ОПН-6;

Отсек кабельных присоединений

В камерах КСО-393 с кабельными вводами предусмотрена возможность концевой разделки одного трехфазного кабеля сечением до 240 мм2. Во избежание ошибочных операций при обслуживании и ремонте в камерах могут быть выполнены следующие блокировки:
• блокировка, не допускающая включения выключателя нагрузки при включенных заземляющих ножах;
• блокировка, не допускающая включения заземляющих ножей при включенном положении выключателя нагрузки;

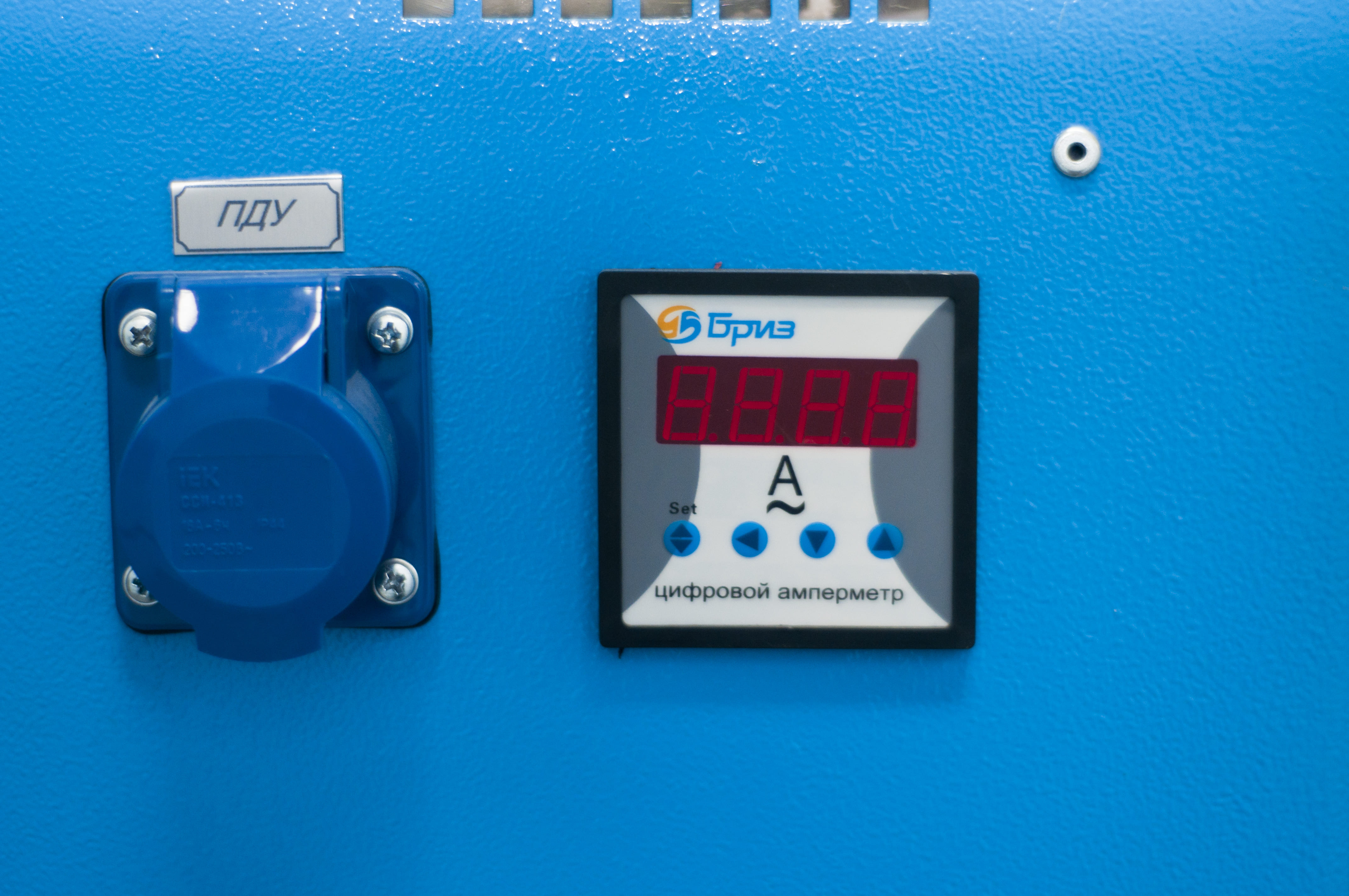

Низковольтный (релейный) отсек

Низковольтный отсек отделен от остальной части камеры съемной перегородкой со смотровым окном для визуального контроля за выполнением производимых операций, в частности, за включением и отключением разъединителей, заземляющих ножей, а также общего обзора внутри камеры, где размещается аппаратура, состав которой зависит от назначения камеры.
