Система накопления электрической энергии «БЭМ»
Системы накопления электрической энергии БЭМ (далее по тексту СНЭЭ БЭМ) необходимы для задач развития малой генерации, оптимизации графика потребления, оптимизации генерации и распределения.
Системы малой и средней ёмкости (до 500 кВт∙ч) могут использоваться для:
• электроснабжения изолированных и удалённых районов, объектов, вахтовых посёлков;
• снижения пиковой нагрузки малых, средних промышленных и коммерческих потребителей, снижения мощности потребления промышленных и коммерческих потребителей в расчётные часы перед энергосбытом;
• участия промышленных и коммерческих потребителей в программе управления спросом;
• оптимизации работы дизель-генераторной установки, газотурбинной электростанции;
• поддержки нормативного уровня напряжения на проблемном участке загруженной сети 0,4 кВ.
Компания БалтЭнергоМаш предлагает комплектные СНЭЭ в бетонных оболочках и в оболочках из сэндвич-панелей собственного производства, включая батарейные шкафы собственной разработки на основе литий-ионных LFP ячеек, и локализованное в рамках собственного производства РУВН Xiria (Eaton). Компоненты комплектных СНЭЭ подбираются и монтируются на заводе БалтЭнергоМаш и поставляются в одном или нескольких модулях в готовом к установке на месте состоянии.

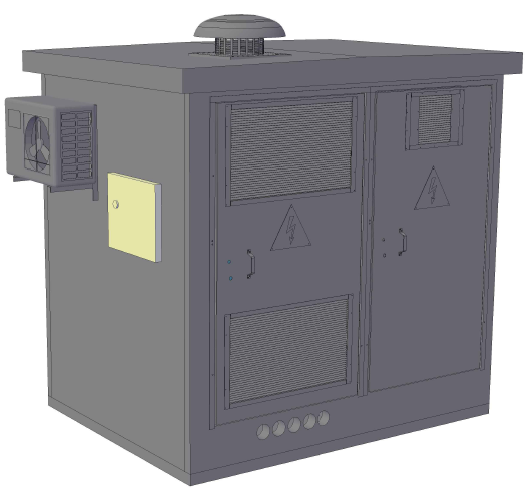

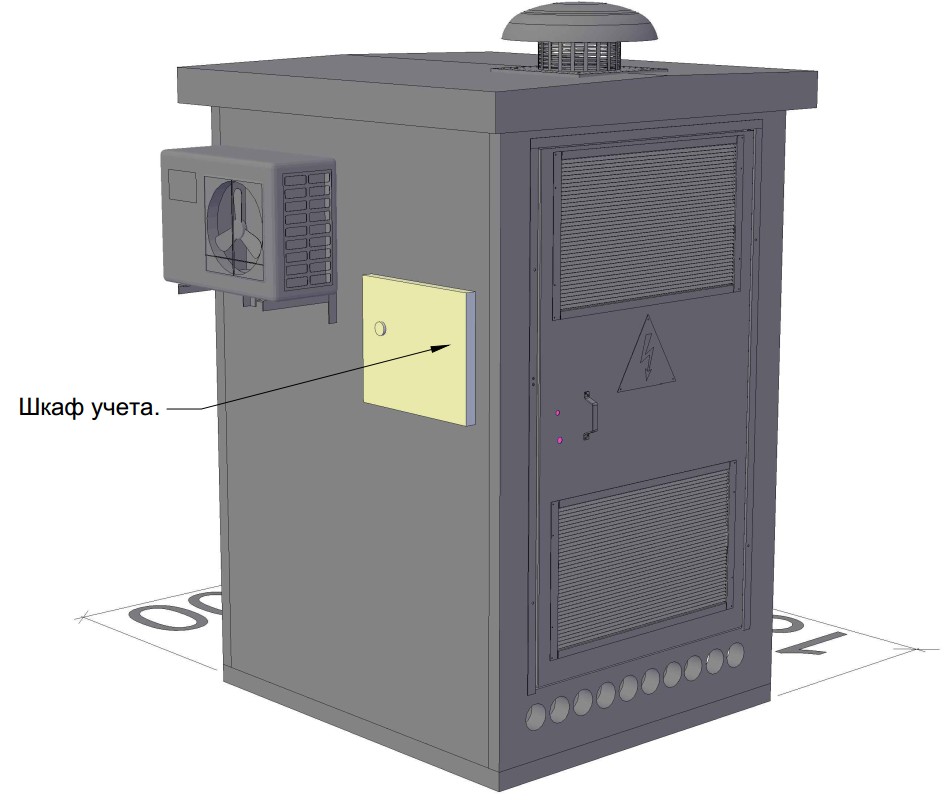

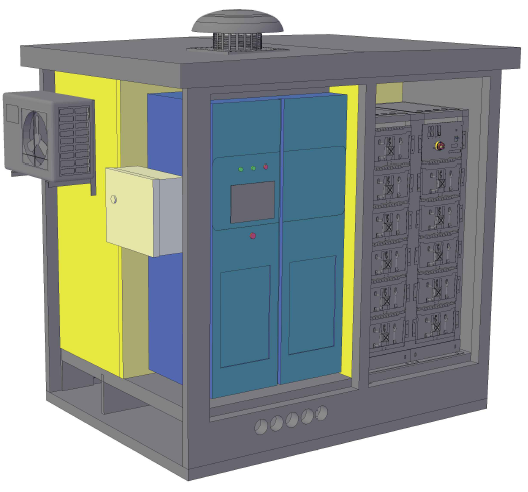

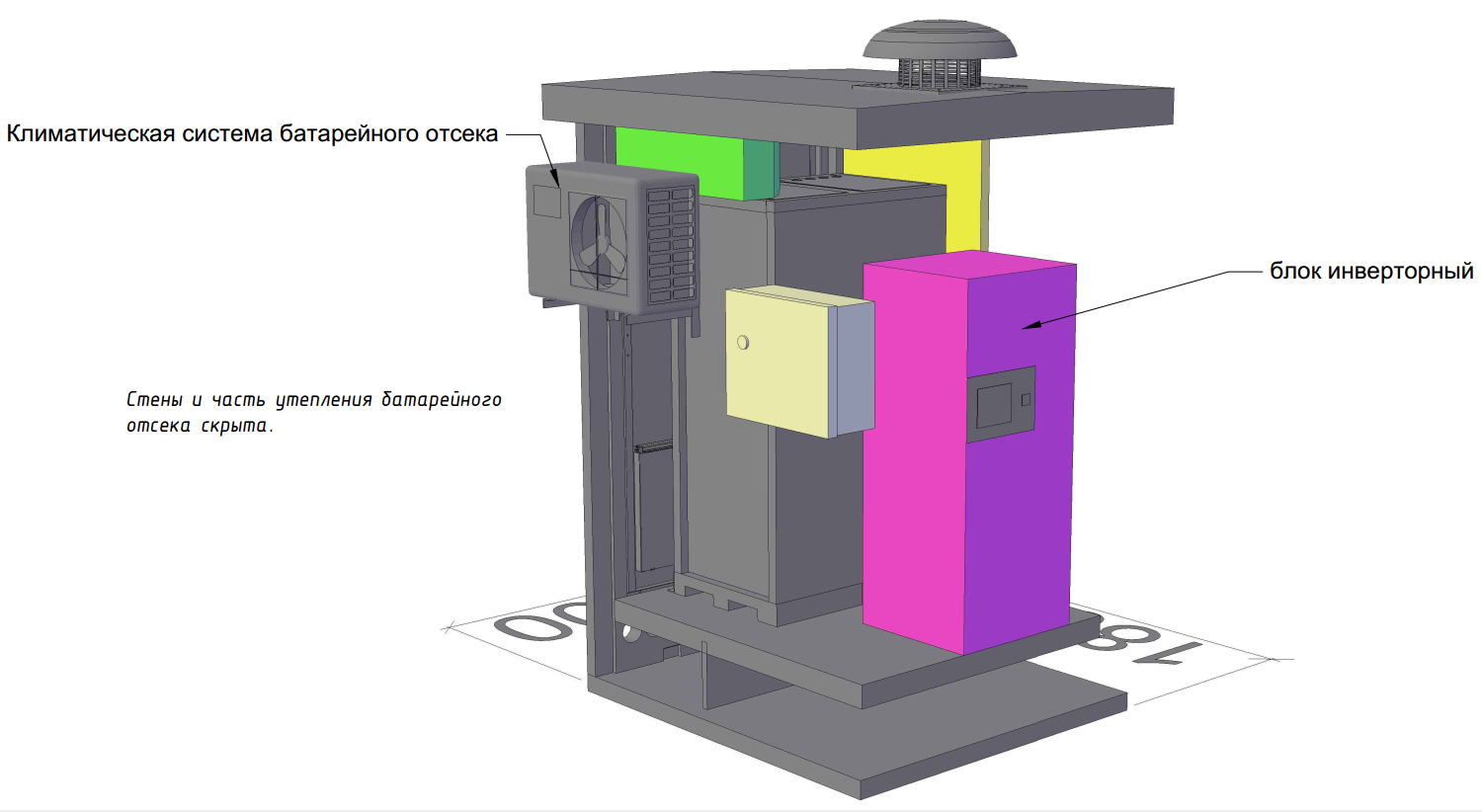

При размещении оборудования в здании можно использовать различные варианты компоновок. Аккумуляторные стойки могут размещаться как в одном модуле вместе с конвертором (одностоечные решения ёмкостью до 100 кВт∙ч, 0,4 кВ, трёхстоечные решения ёмкостью до 300 кВт∙ч, 0,4 кВ), так и могут быть разнесены с конверторами по разным модулям в стандартном исполнении 3400х2500х3200 мм (решения свыше 300 кВт∙ч, 0,4÷35 кВ).
Система состоит из аккумуляторной/ых стойки/ек, зарядного конвертора/ов, распределительного устройства среднего напряжения (опционально), повышающего трансформатора (опционально) и шкафа автоматизации (опционально). Ожидаемый срок эксплуатации до 15 лет.
| СНЭЭ БЭМ – ХХ – ХХ/ХХ – Х – ХХ | Описание |
|---|---|
| СНЭЭ | Система накопления энергии |
| БЭМ | Торговая марка БалтЭнергоМаш |
| ХХ | Напряжение сети, кВ |
| ХХ | Ёмкость, кВт∙ч |
| ХХ | Номинальная мощность, кВА (60, 100, 250, 500, 630, 1000, 1260, 1500, 1900, 2000, 2520) |
| Х | Материал оболочки (Б – бетон, К – контейнер) |
| ХХ | Климатическое исполнение (У1, У3, У4) |
| Массогабаритные показатели элементов корпуса | |
|---|---|
| Длина, м | |
| - доступная ёмкость 80% DoD до 100 кВт∙ч | 1,8 |
| - доступная ёмкость 80% DoD до 300 кВт∙ч | 2,5 |
| - доступная ёмкость 80% DoD до 600 кВт∙ч | 2,5 |
| - доступная ёмкость 80% DoD до 2400 кВт∙ч | 2,5 |
| Ширина, м | |
| - доступная ёмкость 80% DoD до 100 кВт∙ч | 1,8 |
| - доступная ёмкость 80% DoD до 300 кВт∙ч | 3,0 |
| - доступная ёмкость 80% DoD до 600 кВт∙ч | 10,2 |
| - доступная ёмкость 80% DoD до 2400 кВт∙ч | 20,4 |
| Высота, м | 2,7 |
| Масса, кг | 5900-29900 |
| Химия электродов используемых аккумуляторных ячеек | LFP | LFP | LFP | LFP |
|---|---|---|---|---|
| Номинальная доступная ёмкость 80% DoD (с использованием типовой кассеты), кВт∙ч | До 100 | 100- 300 | 300÷600, зависит от количества стоек в модуле | 600÷2400, зависит от количества стоек в модуле, количества модулей |
| Количество модулей | 1 | 1 | 3 | До 6 |
| Номинальная разрядная мощность, кВА | 60÷100 | 100÷250 | 500÷630 | до 2520, зависит от типа и количества конверторов |
| Максимальная разрядная долговременная мощность, кВА | 66÷110 | 110÷275 | 550÷700 | до 2800, зависит от типа и количества конверторов |
| Напряжение сети, кВ | 0,4 | 0,4 | 0,4; 6÷35 | 6÷35 |
| КПД 0,4 кВ | 96% | 96% | 95% | 95% |
| КПД 6-35 кВ | 96% | 96% | 96% | 96% |
| Ожидаемый срок эксплуатации | 15 лет | 15 лет | 15 лет | 15 лет |
| Климатическое исполнение | УХЛ1 | УХЛ1 | УХЛ1 | УХЛ1 |
| Диапазон рабочих температур, °С | –50…+50 | –50…+50 | –50…+50 | –50…+50 |
| Класс защиты | не менее IP44, IP 54 по запросу | не менее IP44, IP 54 по запросу | не менее IP44, IP 54 по запросу | не менее IP44, IP 54 по запросу |
| Система кондиционирования и вентиляции | Естественного или принудительного типа, кондиционер (аккумуляторный отсек) | Естественного или принудительного типа, кондиционер (аккумуляторный отсек) | Естественного или принудительного типа, кондиционер (аккумуляторный отсек) | Естественного или принудительного типа, кондиционер (аккумуляторный отсек) |
| ОПС | да | да | да | да |
| Пожаротушение | Опционально, аэрозоль | Опционально, аэрозоль | Опционально, аэрозоль | Опционально, аэрозоль |
| Интерфейсы для включения в систе¬му мониторинга верхнего уровня | RS485, Ethernet | RS485, Ethernet | RS485, Ethernet | RS485, Ethernet |

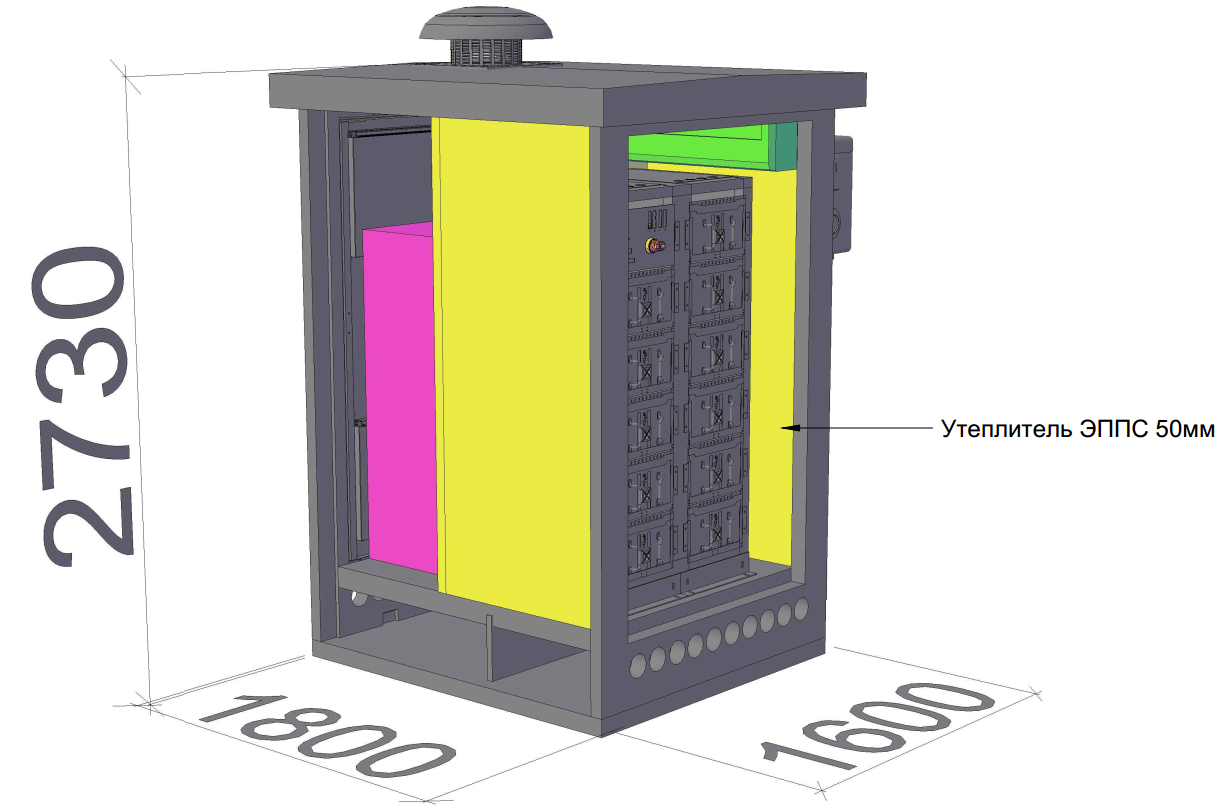

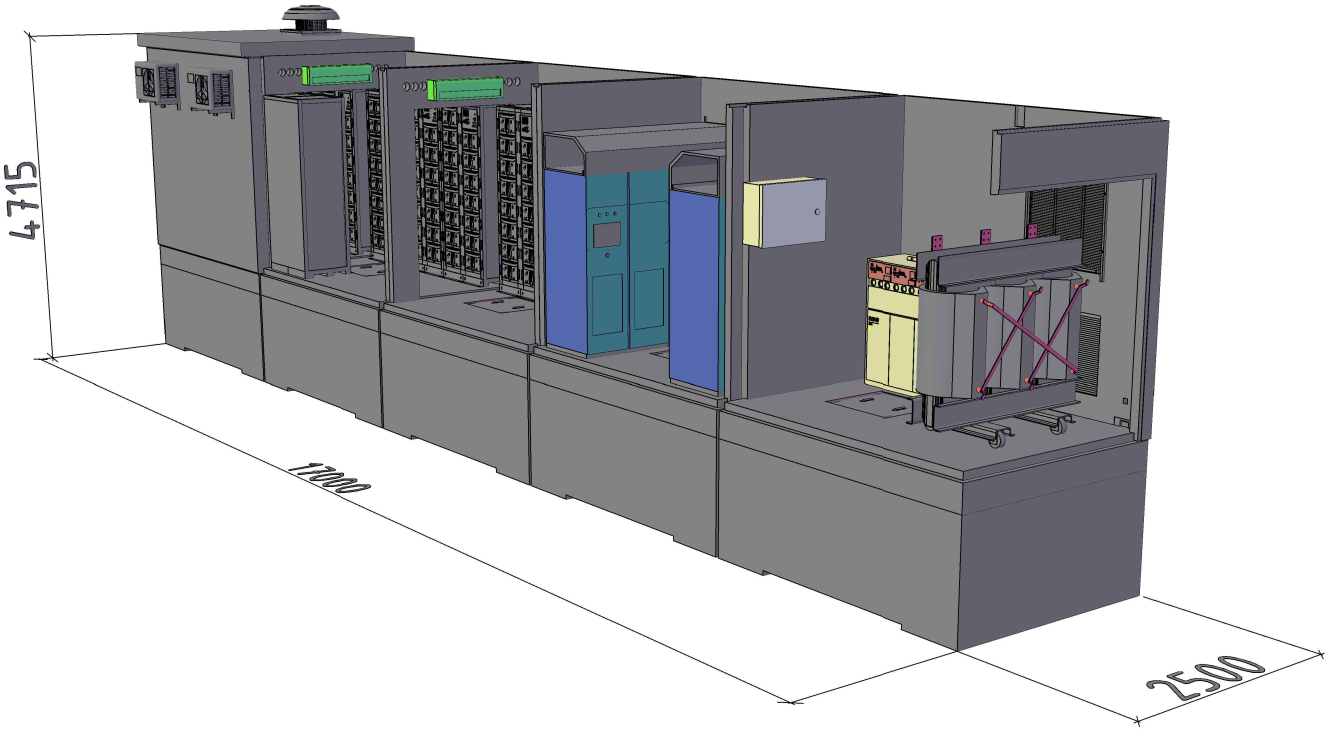

| Габариты, без фундаментальной чаши | 1800х2700х1800 | 3000х2700х2500 | 10200х2700х2500 | 20400х2700х2500 |

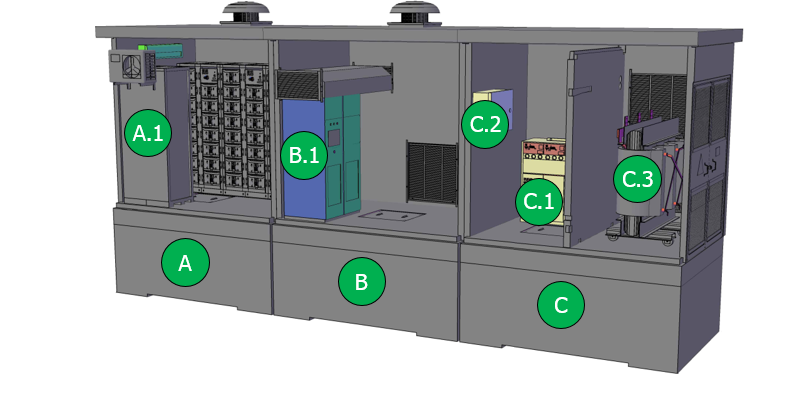

Система накопления энергии с возможностью подключения к сети среднего напряжения представляет собой блочно-модульное здание, состоящее из типовых отсеков:
отсека аккумуляторных стоек [A],
отсека зарядных конверторов [В],
отсека распределительного устройства и повышающего трансформатора [С],где
А.1 – аккумуляторная стойка,
В.1 – зарядный конвертор,
С.1 – распределительное устройство,
С.2 – шкаф собственных нужд,
С.3 – трансформатор.
Стойки установлены в блочно-модульных зданиях производства БалтЭнергоМаш. В состав такого здания (одного модуля или разных) входят основные типовые компоненты:
• аккумуляторные стойки;
• шинные или кабельные перемычки;
• шкаф автоматизации;
• шкаф преобразователя – двунаправленного зарядного конвертора;
• щиты собственных нужд (с возможностью подключения независимого дизель-генератора);
• система вентиляции (принудительная воздушная).
И вспомогательные:
• трансформатор собственных нужд (симметрирующий 400/230 В) – опционально;
• обслуживание пожарных систем и автоматические установки пожаротушения модульного типа на основе аэрозоля;
• система освещения и отопления;
• система кондиционирования аккумуляторного отсека;
• шкаф средств индивидуальной защиты – опционально.
Чаще всего подключение СНЭЭ к сети Заказчика осуществляется на уровне среднего напряжения (6÷35 кВ), поэтому в составе системы присутствует модуль распределительного устройства с повышающим трансформатором.

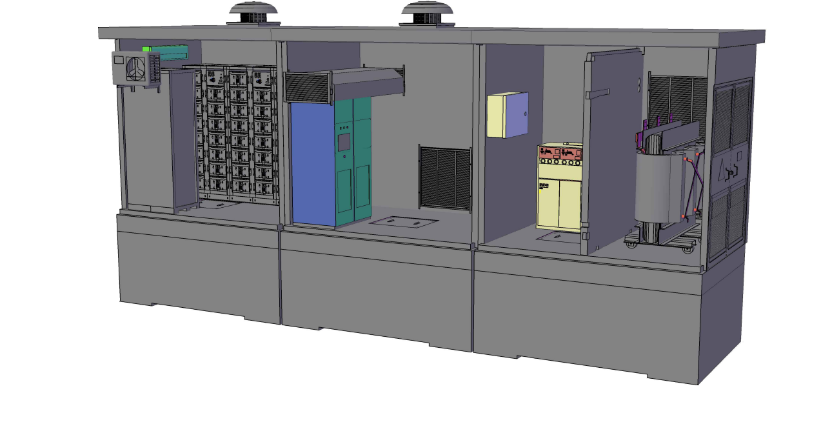

С точки зрения степени максимальной заводской готовности, объёма строительно-монтажных работ оптимальна такая конфигурация комплектных систем, когда все элементы (стойки, конвертор, трансформатор, распределительное оборудование) расположены в едином модуле. В силу ограничений по массе модуля в сборе этот подход применим в конфигурациях комплектных СНЭЭ БЭМ до 300 кВт∙ч (три стойки, один конвертор).

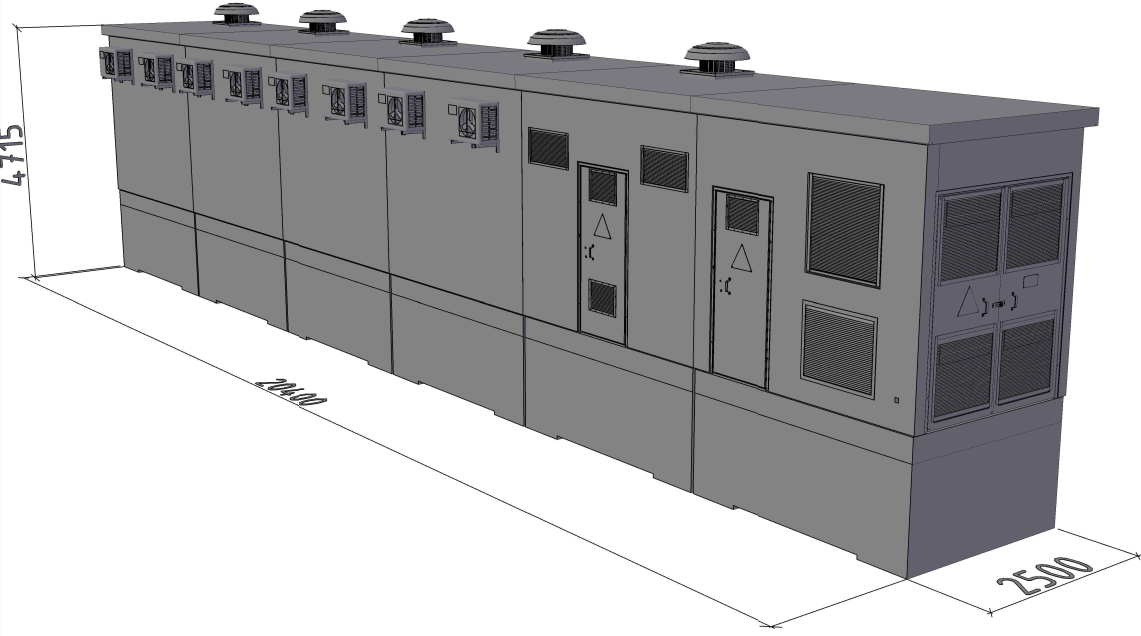

В случае комплектных систем накопления мегаваттного класса применяется многомодульная система. Модули соединяются между собой гибкой ошиновкой, что значительно упрощает монтаж на объекте.
При мощности комплектных СНЭЭ БЭМ 250÷1250 кВА конверторы могут устанавливаться в одном модуле с аккумуляторными стойками.
Если мощность комплектных СНЭЭ БЭМ превышает 1250 кВА (1380 кВА – с учётом перегрузочной способности при определённых условиях), то аккумуляторные стойки и конверторы выделяются в отдельные блоки со своей независимой системой отопления, вентиляции и кондиционирования.
Модули с аккумуляторными стойками оснащаются системой кондиционирования с резервированием и вытяжной крышной вентиляцией. Помещение с конверторами имеет вытяжную принудительную вентиляцию. Над каждым конвертором предусмотрен кожух, который снабжён управляемыми клапанами для выдувания горячего воздуха за пределы здания и рециркуляции части отработанного воздуха внутри помещения. За счёт этого обеспечивается дополнительный подогрев воздуха, потребляемого встроенной вентиляцией преобразователей тока.
Распределительное устройство и трансформатор размещаются в отдельном модуле, представляющий собой стандартную комплектную трансформаторную подстанцию. Модули (здания) БалтЭнергоМаш позволяют использовать в проектах типовые трансформаторы высокой мощности вплоть до 2500 кВА. При необходимости мощность накопителя можно увеличить, используя модульный подход, но практика показывает отсутствие спроса на рынке устройств подобной мощности.
Ключевым и наиболее дорогостоящим компонентом накопителей (до 75% от общей стоимости) является аккумуляторная стойка. Формат стойки определяется конструктивом аккумуляторной кассеты.
