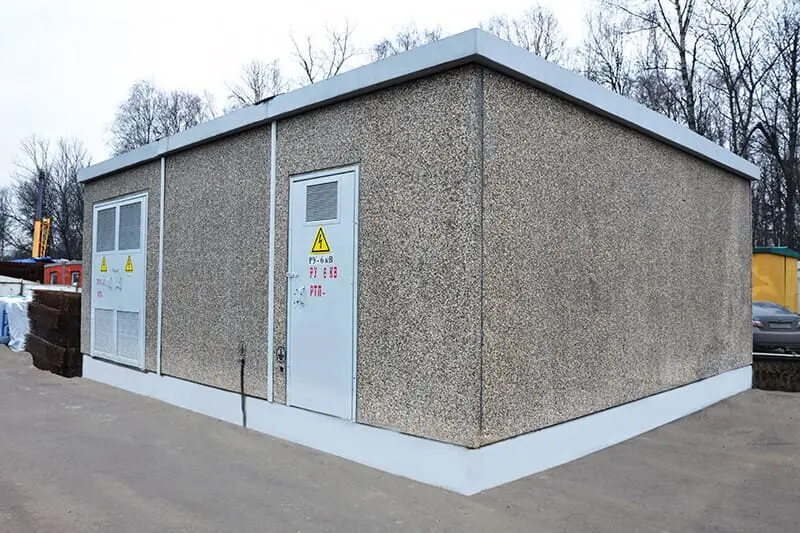

Блочные комплектные трансформаторные подстанции из бетона GLAR 6÷35 кВ
Каталог продукции3.1 Мб
Сертификат423.59 Кб
Декларация462.94 Кб
Руководство по эксплуатации250.71 Кб
Опросный лист463.95 Кб
Оставить заявку
Менеджер свяжется с вами для обсуждения деталей проекта и первичного расчёта сметы
уникальная технология моющегося бетона
шаг габаритов
10
см
срок службы от
50
лет
Длина
2...8 м
Ширина
2,5/3 м
Высота
3,8...5 м
Масса
5 600–30 000 кг
Назначение
Применяются в сетях городских агломераций, Россети, ЦОДов, аэропортов, атомной промышленности, РЖД и городского электротранспорта.
Сейсмостойкость
Успешно проведены натурные стендовые испытания на сейсмостойкость 9 баллов MSK-64
Виброустойчивость и вибропрочность
Виброустойчивость и вибропрочность по группе механического исполнения М6
Гибкость габаритов
Успешно проведены натурные стендовые испытания на сейсмостойкость 9 баллов MSK-64

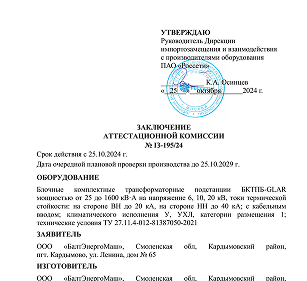

БКТПБ-GLAR аттестованы в ПАО «Россети»
производятся на собственном заводе в смоленской области
2 500 М2 Площадь производства
Комплектуются оборудованием собственного производства
своя торговая марка
Бэм
применяется технология моющегося бетона
очищается без ущерба внешнему виду
не влияет на итоговую цену подстанции
Назначение
Благодаря специальной обработке наружные поверхности стен не загрязняются и легко моются водой. С таких поверхностей с помощью пескоструйного оборудования можно отмыть даже краску, при этом внешний вид поверхности останется неизменным.
пример исполнения технологии
Легко отмывается, не теряя внешнего вида
структура условного обозначения
Х БКТПБ А– GLAR– Х / Х / Х- ХХ Х- ХХХХ
Х
Количество применяемых силовых трансформаторов
БКТПБ
Блочная комплектная трансформаторная подстанция в бетонной оболочке (БКТПБ); Блочная комплектная распределительная трансформаторная подстанция в бетонной оболочке (БКРТПБ); Блочный комплектный распределительный пункт в бетонной оболочке (БКРПБ)
А
Наличие аварийного ввода
GLAR
Торговая марка компании БалтЭнергоМаш
Х
Мощность силового трансформатора, кВА
Х
Номинальное напряжение на стороне BH, кВ
Х
Номинальное напряжение на стороне HH, кВ
ХХ
Оперативный ток БКТП: АС – переменный; DC – постоянный
Х
Элементная база: 1 – блок микропроцессорной релейной защиты (МПЗ); 2 – электромеханическое реле
ХХХХ
Климатическое исполнение и категория размещения по ГОСТ 15150-69 и ГОСТ 15543.1-89 (У1 или УХЛ1
Технические
характеристики
Мощность силового трансформатора, кВА
16 25 40 63 100 160 250 400 630 1000 1250 1600 2500 3150 4000
Группа соединений трансформатора
Δ/Yo Y/Yo Д/Ун-11
Напряжение короткого замыкания, %
4,5 6 7
Номинальное напряжение на стороне ВН, кВ
3,0 6,0 10,0 15,0 20,0 27,5 35,0
Наибольшее рабочее напряжение на стороне ВН, кВ
3,6 7,2 12,0 17,5 24,0 29,0 40,5
Номинальный ток сборных шин устройства ввода со стороны ВН, А
400 600 1250 2000 2500
Номинальное напряжение на стороне НН, кВ
0,4
Частота переменного тока, Гц
50
Номинальное напряжение вспомогательных цепей, В
12 24 48 110 220
Ток электродинамической стойкости (на стороне ВН), кА
51
Ток термической стойкости в течение 1 с (на стороне ВН), кА
20
Ток электродинамической стойкости (на стороне НН), кА
16 25 50 65 70 85 100 150
Ток термической стойкости в течение 1 с (на стороне НН), кА
6,3 10 25 30 35 40 45
Уровень изоляции по ГОСТ 1516.3
облегченная изоляция нормальная изоляция
Номинальный ток сборных шин РУНН, А
630 800 1600 2500 3200 5000 6300 7000
Ток предохранителя УВН, А
50 63 80 125 160 31,5 50 63 80 100 125
Выполнение релейной защиты, автоматики и сигнализации
На микропроцессорных блоках
конструкция подстанции надёжна и оптимизирована
Оболочка модуля
Оболочка модуля изготовлена из бетона (класс В30 – в соответствии с ГОСТ 7473-94) с двойным армированием сварной сеткой. Бетон производится непосредственно на производственной площадке компании «БалтЭнергоМаш».
Внешнее покрытие
Внешние бетонные поверхности в заводских условиях обрабатываются гидрофобизирующей грунтовкой (на весь срок службы), поверх которой наносится специальное несмываемое моющееся покрытие для фасадов (цвет согласно карте оттенков по RAL). Цвет покрытия зависит от внешнего оформления БКТПБ и соответствует требованиям дизайна.

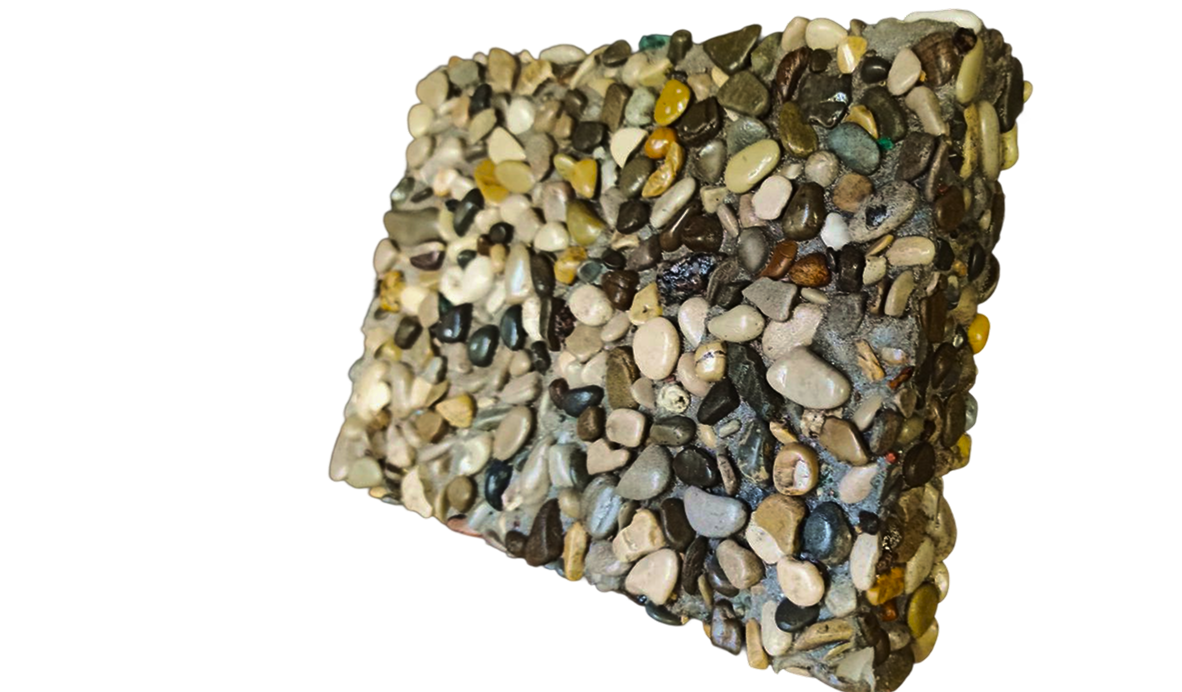

...или бетон с обнаженной структурой заполнителя

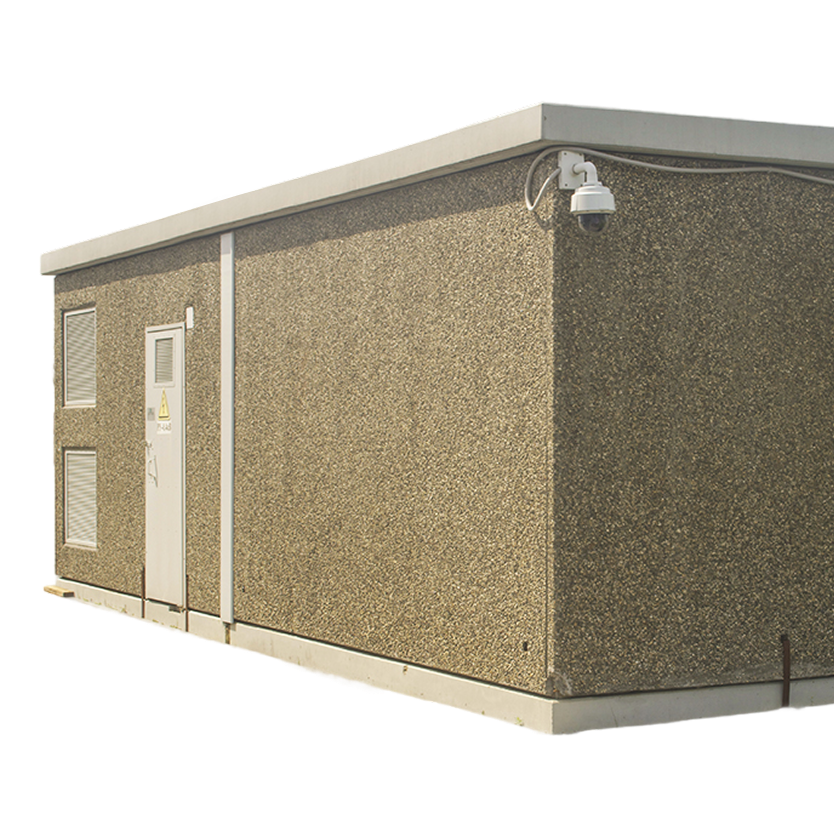

Возможен вариант изготовления наружных стен трансформаторной подстанции с обнаженной структурой заполнителя, без изменения итоговой цены на подстанцию
Внутренняя отделка
Бетонные поверхности обрабатываются гидрофобизирующей грунтовкой, поверх которой наносится специальное несмываемое моющееся покрытие для фасадов.
Цвет
Цвет покрытия зависит от внешнего оформления БКТПБ и соответствует требованиям дизайна.
Двери и решетки
Входные двери в помещения трансформаторной подстанции и решетки - металлические. На все стальные конструкции нанесено порошковое покрытие (цвет – согласно карте оттенков по RAL). Двери и вентиляционные решетки перед нанесением порошкового покрытия подвергаются горячему оцинкованию.
Крыша
В случае аварии (взрыва) в трансформаторе крыша приподнимается под действием взрывной волны, тем самым сбрасывает избыточное давление внутри отсека
Фундаментная чаша
Фундаментная чаша трансформаторной подстанции выполнена в виде монолитной железобетонной конструкции. Изготавливается габаритами от 1200 мм до 1730 мм.
Герметизация ввода BH
В фундаментной чаше ВН (отсек БКТПБ для высокого напряжения) устанавливаются трубы. По требованию заказчика, также могут быть установлены герметичные вводы для кабелей HSI для прокладки кабелей высокого напряжения. За счет применения данных вводов достигается стопроцентная герметизация кабельного ввода от попадания влаги в фундаментную чашу.
Герметизация ввода HH
В фундаментной чаше НН (отсек БКТПБ для низкого напряжения) формуются герметичные вводы для кабелей HSI производства фирмы Hauff для прокладки кабелей низкого напряжения.
Заземление
Внутренний контур заземления, выполненный из металлической полосы 40х4, окрашенной в черный цвет, которая проходит по периметру трансформаторной подстанции. К контуру заземления присоединены все проводящие части, подлежащие заземлению. Подключение к внешнему контуру осуществляется через стены блока или через фундаментную чашу. Внешний контур заземления с сопротивлением не более 4 Ом выполняется Заказчиком.
Молниезащита
В качестве молниеприемника используется специально проложенный в слое бетона по периметру крыши проводник и элементы армирования крыши. Элементы молниеприемника соединены с внешним контуром заземления двумя молние-отводами.
b30
Класс бетона в соответствии с ГОСТ 7473-94
Оболочка модуля изготовлена из бетона двойным армированием сварной сеткой.
Бетон производится непосредственно на производственной площадке компании «БалтЭнергоМаш».
Моющийся бетон
В соответствии с ГОСТ 7473-94
50
лет
Минимальный срок службы блока подстанции с технологией моющегося бетона
Сделано по ГОСТ
Подстанции GLAR изготовлены в строгом соответствии с основными техническими параметрами и техническими требованиями ПУЭ, национального стандарта России
ГОСТ 14695-80, ГОСТ 1516.3-96
