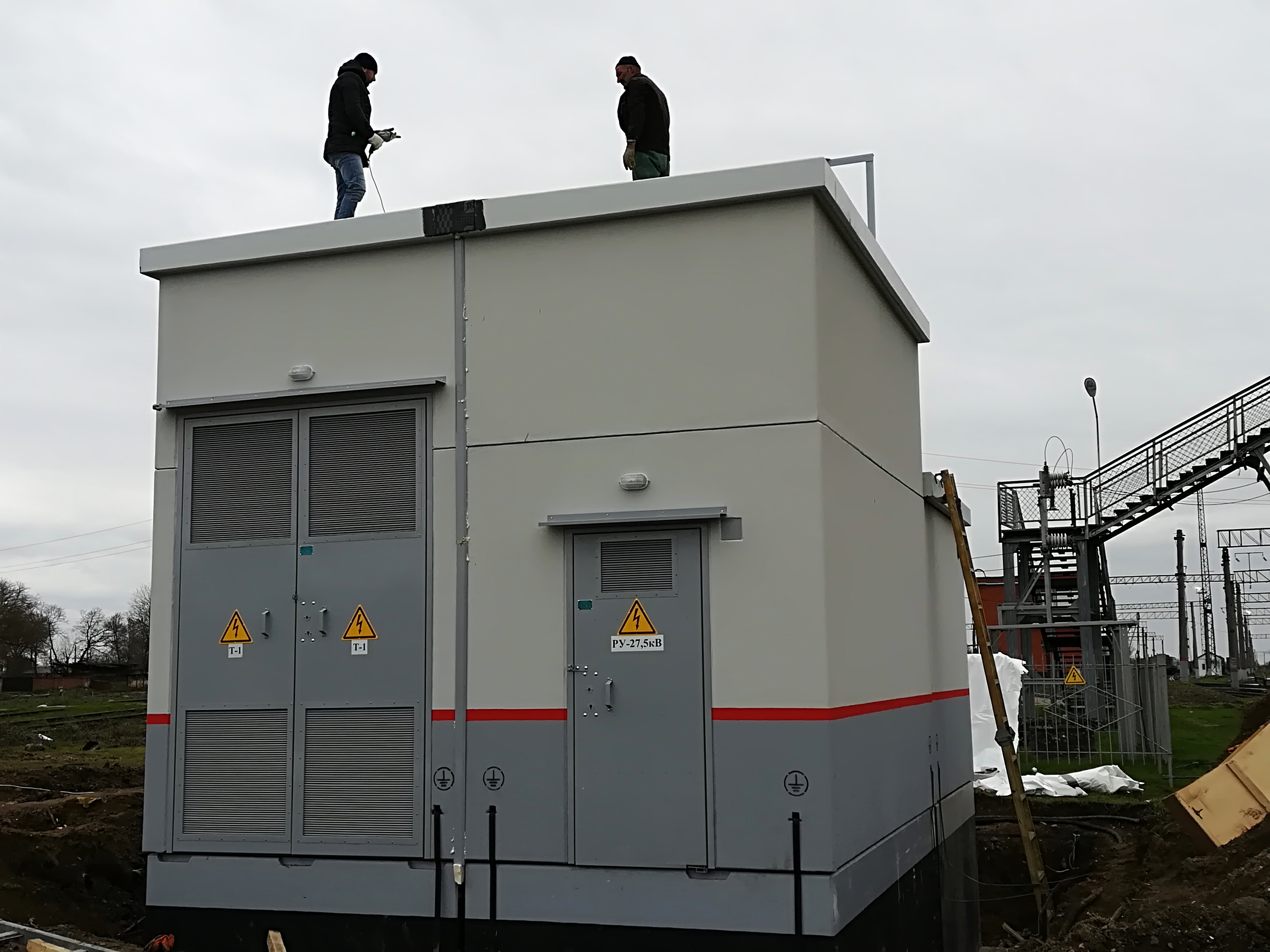

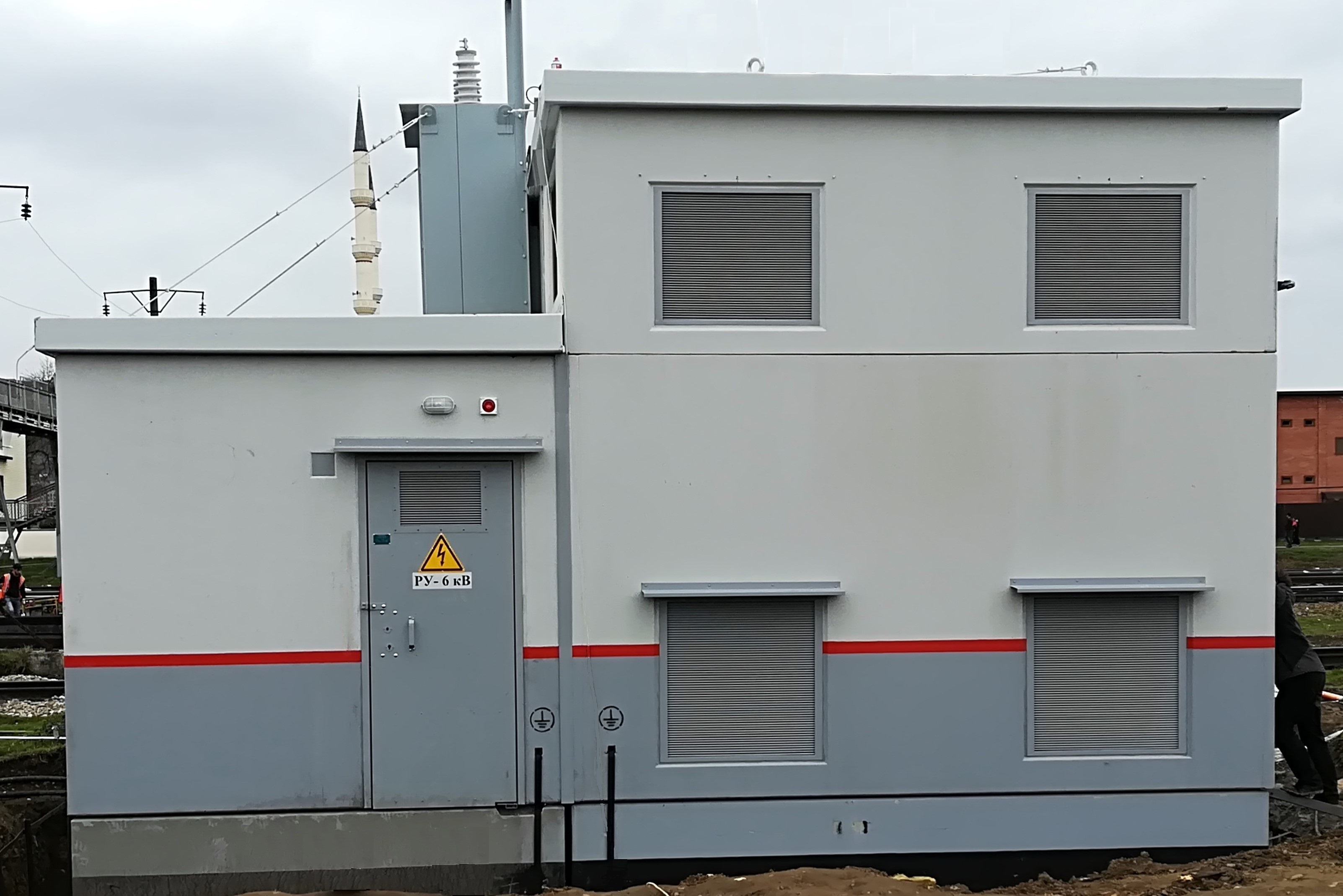

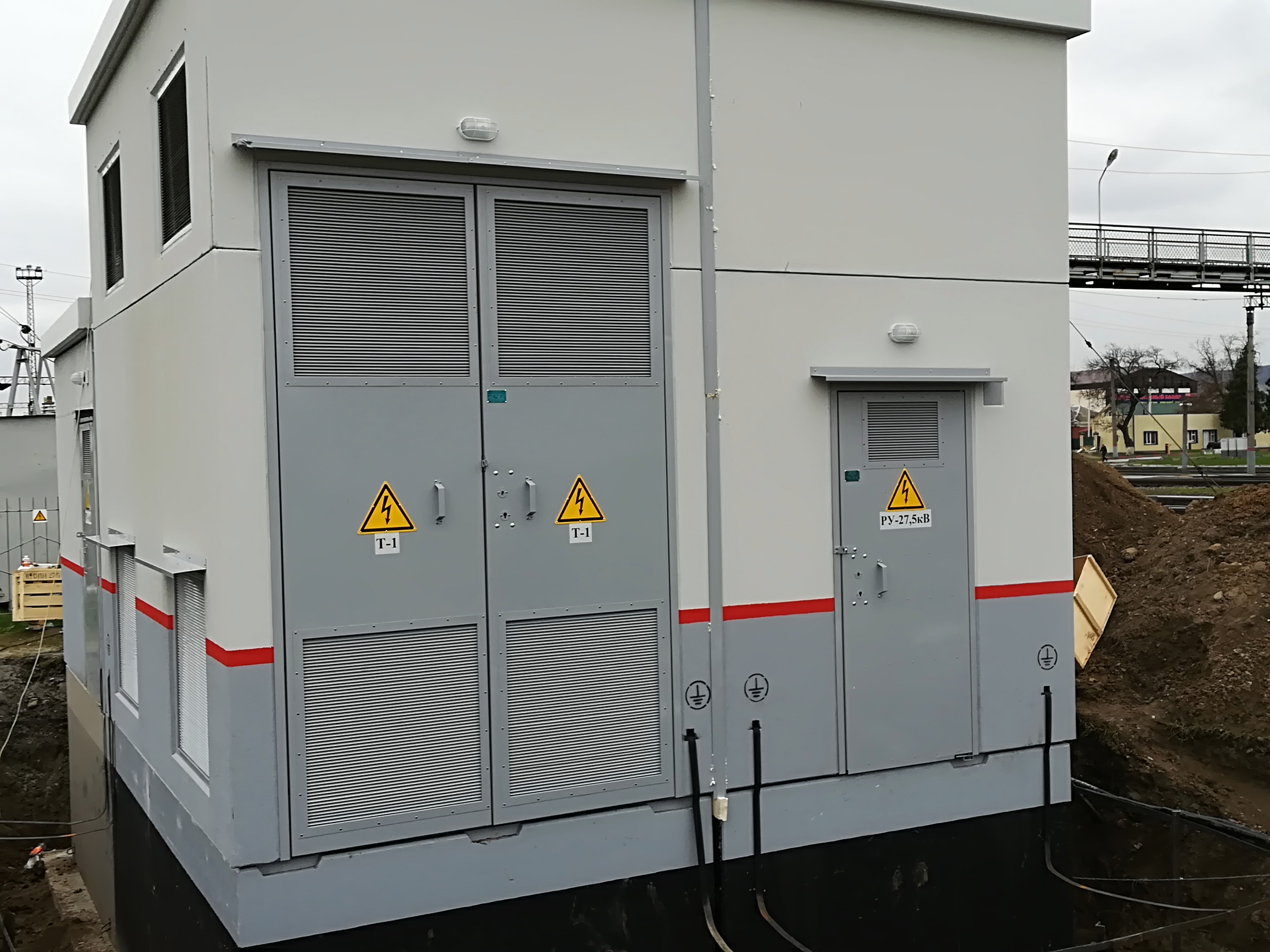

БКРТПБ «GLAR» 35(27,5)/6(10÷20)/0,4 кВ
Блочные комплектные трансформаторные подстанции (БКТПБ), распределительные пункты (РП), распределительные трансформаторные подстанции (РТП) мощностью от 250 до 4000 кВА на напряжение 6, 10, 15, 20, 27.5, 35/0,4 (или 0,23) кВ трехфазного переменного тока частотой 50 Гц, или 600В постоянного тока, производства компании «БалтЭнергоМаш» применяются для приема, преобразования и распределения электрической энергии в системах электроснабжения потребителей городских агломераций, Россети, ЦОДов, аэропортов, атомной промышленности, РЖД и городского электротранспорта.
Успешно проведены натурные стендовые испытания на сейсмостойкость 9 баллов MSK-64 и виброустойчивость и вибропрочность по группе механического исполнения М6. Есть сертификат. БКТПБ-GLAR аттестованы в АО «ФСК-Россети»
Основа эффективности – принцип максимальной гибкости. БКТПБ GLAR всегда индивидуально «настроена» под конкретного Заказчика и условия эксплуатации. Изменяемы любые параметры: габариты, конфигурация корпуса, встраиваемое электрооборудование, цвет и дизайн.
| Х БКТПБ А – GLAR – Х /Х / Х – ХХ Х – ХХХХ | Описание |
|---|---|
| Х | Количество применяемых силовых трансформаторов |
| БКТПБ | Блочная комплектная трансформаторная подстанция в бетонной оболочке (БКТПБ); Блочная распределительная трансформаторная подстанция в бетонной оболочке (БРТПБ); Блочная распределительная подстанция в бетонной оболочке (БРПБ) |
| А | Наличие аварийного ввода |
| GLAR | Торговая марка компании БалтЭнергоМаш |
| Х | Мощность силового трансформатора, кВА |
| Х | Номинальное напряжение на стороне BH, кВ |
| Х | Номинальное напряжение на стороне HH, кВ |
| ХХ | Оперативный ток БКТП: АС – переменный; DC – постоянный |
| Х | Элементная база: 1 – блок микропроцессорной релейной защиты (МПЗ); 2 – электромеханическое реле |
| ХХХХ | Климатическое исполнение и категория размещения по ГОСТ 15150-69 и ГОСТ 15543.1-89 (У1 или УХЛ1 |
| Массогабаритные показатели элементов корпуса БКТПБ | |
|---|---|
| Длина, м | 2.0-8.0 |
| Ширина, м | 2.5 или 3.0 м |
| Высота, м | 3.8 – 5.0 м |
| Масса, кг | 5600-30000 |
| Наименование параметра | Значение параметра |
|---|---|
| Мощность силового трансформатора, кВА | 250; 400; 630; 1000; 1250; 1600; 2500; 3150; 4000; 6300; 10000; 16000; 25000; 32000; 40000 |
| Группа соединений трансформатора | Δ/Yo; Y/Yo; Д/Ун-11 |
| Напряжение короткого замыкания, % | 4,5; 6; 7 |
| Номинальное напряжение на стороне ВН, кВ | 3,0; 6,0; 10,0; 15,0; 20,0; 27,5; 35,0 |
| Наибольшее рабочее напряжение на стороне ВН, кВ | 3,6; 7,2; 12,0; 17,5; 24,0; 29,0; 40,5 |
| Номинальный ток сборных шин устройства ввода со стороны ВН, А | 400; 600; 1250; 2000; 2500 |
| Номинальное напряжение на стороне НН, кВ | 0,4 |
| Частота переменного тока, Гц | 50 |
| Номинальное напряжение вспомогательных цепей, В | 12, 24; 48; 110; 220 |
| Ток электродинамической стойкости (на стороне ВН), кА | 51 |
| Ток термической стойкости в течение 1 с (на стороне ВН), кА | 20 |
| Ток электродинамической стойкости (на стороне НН), кА | 16; 25; 50; 65; 70; 85; 100; 150 |
| Ток термической стойкости в течение 1 с (на стороне НН), кА | 6,3; 10; 25; 30; 35; 40; 45 |
| Уровень изоляции по ГОСТ 1516.3 | облегченная изоляция нормальная изоляция |
| Номинальный ток сборных шин РУНН, А | 630; 800; 1600; 2500; 3200; 5000; 6300; 7000 |
| Ток предохранителя УВН, А | 50, 63, 80, 125, 160, 31,5, 50, 63, 80, 100, 125 |
| Выполнение релейной защиты, автоматики и сигнализации | На микропроцессорных блоках |
Подстанции GLAR изготовлены в строгом соответствии с основными техническими параметрами и техническими требованиями ПУЭ, национально го стандарта России ГОСТ 14695-80, ГОСТ 1516.3-96, сертифицированы в системе сертификации Госстандарта Российской Федерации и имеют соответствующую маркировку. Запас прочности бетонного модуля, ворот, дверей и решеток достаточен, чтобы локализовать взрывную волну, возникшую в следствии короткого замыкания в оборудовании и(или) силовом трансформаторе. Подстанции успешно прошли испытания в части сейсмостойкости при интенсивности землетрясения 9 баллов (по шкале MSK-64).
Конструктивные части и особенности:
- Бетон
- Внешнее покрытие
- Бетон с обнаженной структурой заполнителя
- Двери и вентиляционные решетки
- Крыша
- Внутреннее покрытие
- Фундаментная чаша БКТПБ
- Заземление
- Молниезащита
Оболочка модуля изготовлена из бетона (класс В30 – в соответствии с ГОСТ 7473-94) с двойным армированием сварной сеткой. Бетон производится непосредственно на производственной площадке компании «БалтЭнергоМаш».
При производстве используется:
• Щебень из плотных и горных пород для строительных работ. Марка по морозостойкости до F-300, марка по дробленности щебня М-1000:1200.
• Гравий из плотных и горных пород для строительных работ. Марка по морозостойкости F-100, марка по дробленности М-800.
• Песок природный крупный Мк-2,8 мм ГОСТ-8736-93.
• Цемент – Портландцемент ПЦ-500Д0 ГОСТ-10178-85.
Внешние бетонные поверхности в заводских условиях обрабатываются гидрофобизирующей грунтовкой (на весь срок службы), поверх которой наносится специальное несмываемое моющееся покрытие для фасадов (цвет согласно карте оттенков по RAL). Цвет покрытия зависит от внешнего оформления БКТПБ и соответствует требованиям дизайна.
Возможен вариант изготовления наружных стен трансформаторной подстанции с обнаженной структурой заполнителя, без изменения итоговой цены на подстанцию В качестве заполнителя используется обкатная морская галька серого цвета. Поверхность с обнаженной структурой заполнителя покрывается специальными составами шведской компании SIKA, состав проникает в верхний слой бетона и заполнителя, дополнительно укрепляя его. Таким образом, изготовленный блок трансформаторной подстанции имеет срок службы не менее 50 лет.
Благодаря специальной обработке наружные поверхности стен не загрязняются и легко моются водой. С таких поверхностей с помощью пескоструйного оборудования можно отмыть даже краску, при этом внешний вид поверхности останется неизменным.
Входные двери в помещения трансформаторной подстанции и решетки - металлические. На все стальные конструкции нанесено порошковое покрытие (цвет – согласно карте оттенков по RAL). Двери и вентиляционные решетки перед нанесением порошкового покрытия подвергаются горячему оцинкованию.
Стандартно «личинки» в замках всех дверей БКТПБ поставляются с одним секретом, это означает, что один ключ подходит ко всем дверям. Возможна установка «личинок» с различными секретами, либо Заказчик может самостоятельно установить «личинки».

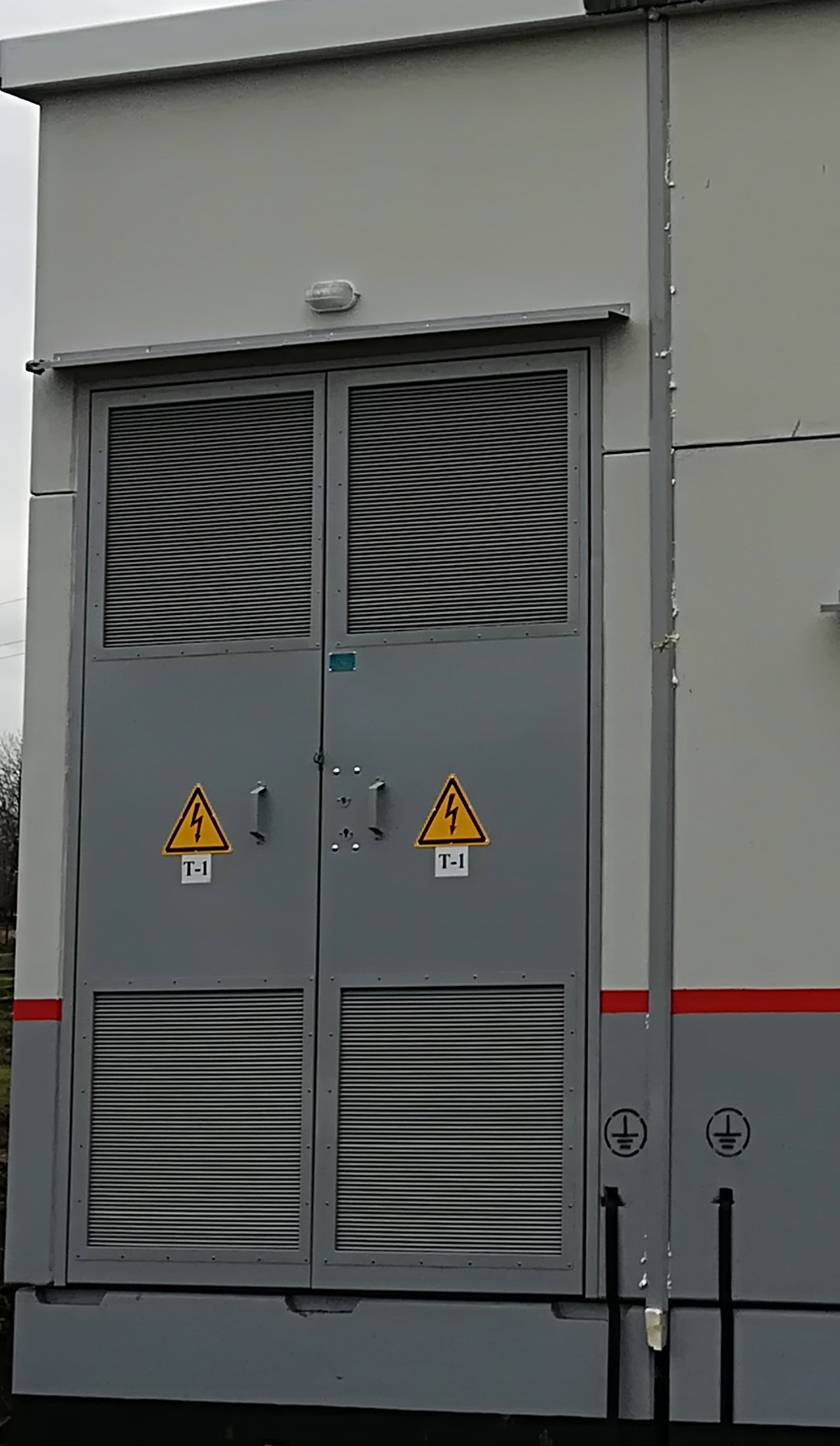

Для отсеков высокого и низкого напряжения (отсеки ВН и НН) и трансформаторного отсека – стальная одностворчатая или двухстворчатая дверь, со встроенной вентиляционной решеткой или без нее. Дверь оборудована трехточечным запором и медной гибкой шиной заземления.
Крыша для транспортировки крепится к стенам с внутренней стороны с помощью болтов. При монтаже крепление крыши демонтируется, неподвижность крыши обеспечивается за счет собственного веса. В случае аварии (взрыва) в трансформаторе крыша приподнимается под действием взрывной волны, тем самым сбрасывает избыточное давление внутри отсека. При этом вкрученные в стены стальные шпильки препятствуют сдвигу крыши относительно стен БКТПБ. По периметру крыши предусмотрен «капельник», который препятствует затеканию воды по нижней стороне крыши в блок и стеканию дождевой воды по наружным стенам.
Внутренние поверхности стен модуля и крыши БКТПБ окрашены специальной несмываемой и моющейся краской в белый цвет.
Фундаментная чаша трансформаторной подстанции выполнена в виде монолитной железобетонной конструкции. Изготавливается габаритами от 1200 мм до 1730 мм.
При изготовлении фундаментной чаши применяется бетон с химдобавками, которые повышают водонепроницаемость бетона. Дополнительно чаша с наружной стороны покрывается слоем битумной мастики, что придает ему устойчивость к воздействию жидкостей, грунта и испарений.
В фундаментной чаше ВН (отсек БКТПБ для высокого напряжения) устанавливаются трубы. По требованию заказчика, также могут быть установлены герметичные вводы для кабелей HSI для прокладки кабелей высокого напряжения. За счет применения
данных вводов достигается стопроцентная герметизация кабельного ввода от попадания влаги в фундаментную чашу.
В фундаментной чаше НН (отсек БКТПБ для низкого напряжения) формуются герметичные вводы для кабелей HSI производства фирмы Hauff для прокладки кабелей низкого напряжения.
Внутренний контур заземления, выполненный из металлической полосы 40х4, окрашенной в черный цвет, которая проходит по периметру трансформаторной подстанции. К контуру заземления присоединены все проводящие части, подлежащие
заземлению. Подключение к внешнему контуру осуществляется через стены блока или через фундаментную чашу. Внешний контур заземления с сопротивлением не более 4 Ом выполняется Заказчиком.
В качестве молниеприемника используется специально проложенный в слое бетона по периметру крыши проводник и элементы армирования крыши. Элементы молниеприемника соединены с внешним контуром заземления двумя молние-отводами.
