Распределительные пункты и Распределительные трансформаторные подстанции Glar 6÷35 кВ
Каталог продукции3.1 Мб
Сертификат423.59 Кб
Декларация462.94 Кб
Руководство по эксплуатации250.71 Кб
Опросный лист463.95 Кб
Оставить заявку
Менеджер свяжется с вами для обсуждения деталей проекта и первичного расчёта сметы
Длина
2...8 м
Ширина
2,5/3 м
Высота
3,8...5 м
Масса
5600–30 000 кг
Назначение
Распределительные пункты (РП), распределительные трансформаторные подстанции (РТП) мощностью от 250 до 4000 кВА на напряжение 6, 10, 15, 20, 27.5, 35/0,4 (или 0,23) кВ трехфазного переменного тока частотой 50 Гц, или 600В постоянного тока, производства компании «БалтЭнергоМаш» применяются для приема, преобразования и распределения электрической энергии в системах электроснабжения потребителей городских агломераций, Россети, ЦОДов, аэропортов, атомной промышленности, РЖД и городского электротранспорта.
Успешно проведены натурные стендовые испытания на сейсмостойкость 9 баллов MSK-64 и виброустойчивость и вибропрочность по группе механического исполнения М6. Есть сертификат. БКТПБ-GLAR аттестованы в ПАО «РОССЕТИ»
Сейсмостойкость
Успешно проведены натурные стендовые испытания на сейсмостойкость 9 баллов MSK-64
Виброустойчивость и вибропрочность
Виброустойчивость и вибропрочность по группе механического исполнения М6
Принцип максимальной гибкости
Всегда индивидуально «настроена» под конкретного Заказчика и условия эксплуатации. Изменяемы любые параметры: габариты, конфигурация корпуса, встраиваемое электрооборудование, цвет и дизайн.

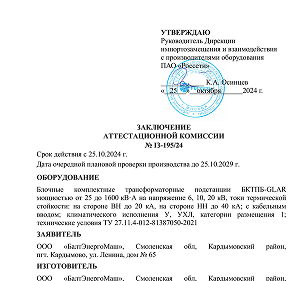

БРПБ «GLAR» аттестованы в ПАО «Россети»
производятся на собственном заводе в смоленской области
2 500 м2 Площадь производства
Собственная торговая марка
GLAR
применяется технология моющегося бетона
очищается без ущерба внешнему виду
не влияет на итоговую цену подстанции
срок службы от
50
лет
Назначение
Благодаря специальной обработке наружные поверхности стен не загрязняются и легко моются водой. С таких поверхностей с помощью пескоструйного оборудования можно отмыть даже краску, при этом внешний вид поверхности останется неизменным.

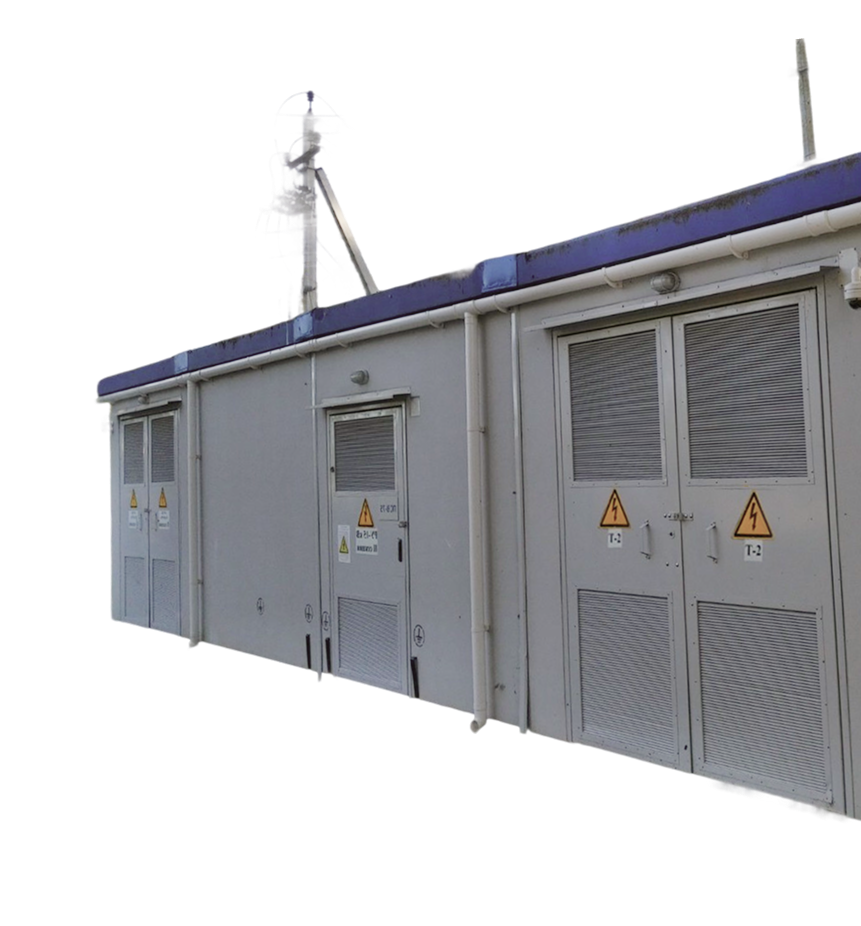

пример исполнения технологии
Легко отмывается, не теряя внешнего вида
структура условного обозначения
2БРПБ– GLAR– 15- DC1- УХЛ1
2
Количество блоков
БРПБ
Блочный распределительный пункт с бетонной оболочкой
GLAR
Торговая марка компании БалтЭнергоМаш
15
Номинальное напряжение на стороне высокого напряжения
DC1
Постоянный оперативный ток
УХЛ1
Климатического исполнения с категорией размещения
Технические
характеристики
Мощность силового трансформатора, кВА
250; 400; 630; 1000; 1250; 1600; 2500; 3150; 4000
Группа соединений трансформатора
Δ/Yo; Y/Yo; Д/Ун-11
Напряжение короткого замыкания, %
4,5; 6; 7
Номинальное напряжение на стороне ВН, кВ
3,0; 6,0; 10,0; 15,0; 20,0; 27,5; 35,0
Наибольшее рабочее напряжение на стороне ВН, кВ
3,6; 7,2; 12,0; 17,5; 24,0; 29,0; 40,5
Номинальный ток сборных шин устройства ввода со стороны ВН, А
400; 600; 1250; 2000; 2500
Номинальное напряжение на стороне НН, кВ
0,4
Частота переменного тока, Гц
50
Номинальное напряжение вспомогательных цепей, В
12, 24; 48; 110; 220
Ток электродинамической стойкости (на стороне ВН), кА
51
Ток термической стойкости в течение 1 с (на стороне ВН), кА
20
Ток электродинамической стойкости (на стороне НН), кА
16; 25; 50; 65; 70; 85; 100; 150
Ток термической стойкости в течение 1 с (на стороне НН), кА
6,3; 10; 25; 30; 35; 40; 45
Уровень изоляции по ГОСТ 1516.3
облегченная изоляция нормальная изоляция
Номинальный ток сборных шин РУНН, А
630; 800; 1600; 2500; 3200; 5000; 6300; 7000
Ток предохранителя УВН, А
50, 63, 80, 125, 160, 31,5, 50, 63, 80, 100, 125
Выполнение релейной защиты, автоматики и сигнализации
На микропроцессорных блоках
конструкция подстанции надёжна и оптимизирована
Оболочка модуля
Оболочка модуля изготовлена из бетона (класс В30 – в соответствии с ГОСТ 7473-94) с двойным армированием сварной сеткой. Бетон производится непосредственно на производственной площадке компании «БалтЭнергоМаш».
Внешнее покрытие
Внешние бетонные поверхности в заводских условиях обрабатываются гидрофобизирующей грунтовкой (на весь срок службы), поверх которой наносится специальное несмываемое моющееся покрытие для фасадов (цвет согласно карте оттенков по RAL). Цвет покрытия зависит от внешнего оформления БКТПБ и соответствует требованиям дизайна.

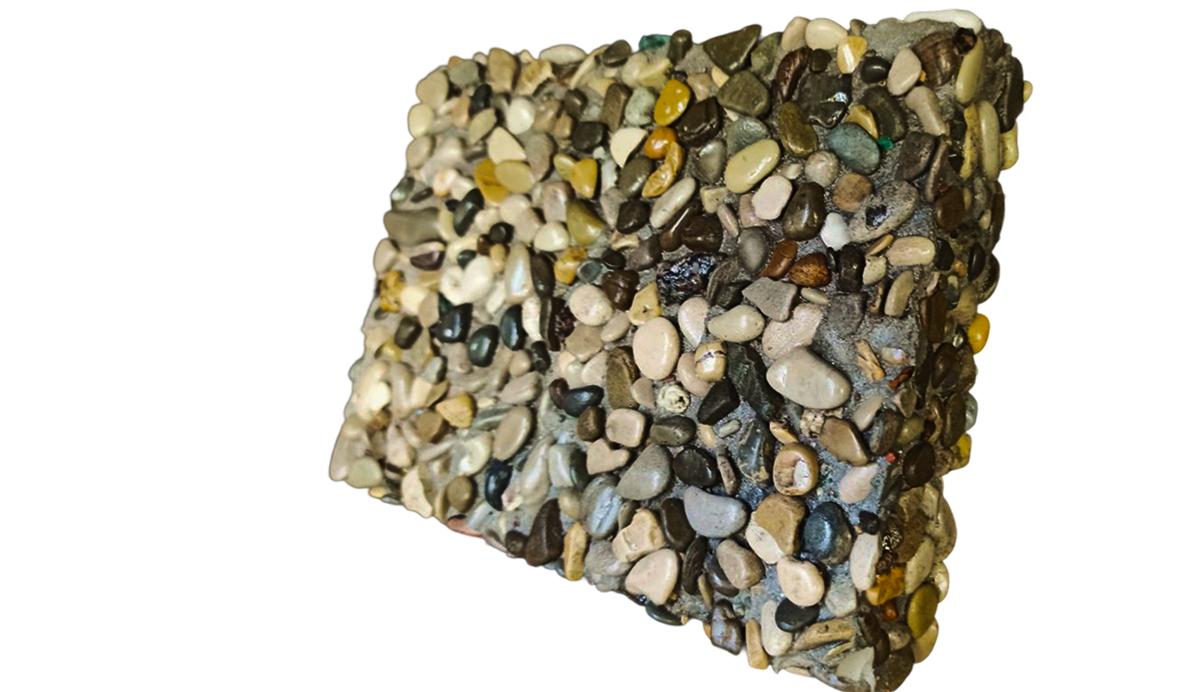

...или бетон с обнаженной структурой заполнителя
Возможен вариант изготовления наружных стен трансформаторной подстанции с обнаженной структурой заполнителя, без изменения итоговой цены на подстанцию
Внутренняя отделка
Бетонные поверхности обрабатываются гидрофобизирующей грунтовкой, поверх которой наносится специальное несмываемое моющееся покрытие для фасадов.
Цвет
Цвет покрытия зависит от внешнего оформления БКТПБ и соответствует требованиям дизайна.
Двери и решетки
Входные двери в помещения трансформаторной подстанции и решетки - металлические. На все стальные конструкции нанесено порошковое покрытие (цвет – согласно карте оттенков по RAL). Двери и вентиляционные решетки перед нанесением порошкового покрытия подвергаются горячему оцинкованию.
Крыша
В случае аварии (взрыва) в трансформаторе крыша приподнимается под действием взрывной волны, тем самым сбрасывает избыточное давление внутри отсека
Фундаментная чаша
Фундаментная чаша трансформаторной подстанции выполнена в виде монолитной железобетонной конструкции. Изготавливается габаритами от 1200 мм до 1730 мм.
Герметизация ввода BH
В фундаментной чаше ВН (отсек БКТПБ для высокого напряжения) устанавливаются трубы. По требованию заказчика, также могут быть установлены герметичные вводы для кабелей HSI для прокладки кабелей высокого напряжения. За счет применения данных вводов достигается стопроцентная герметизация кабельного ввода от попадания влаги в фундаментную чашу.
Герметизация ввода HH
В фундаментной чаше НН (отсек БКТПБ для низкого напряжения) формуются герметичные вводы для кабелей HSI производства фирмы Hauff для прокладки кабелей низкого напряжения.
Заземление
Внутренний контур заземления, выполненный из металлической полосы 40х4, окрашенной в черный цвет, которая проходит по периметру трансформаторной подстанции. К контуру заземления присоединены все проводящие части, подлежащие заземлению. Подключение к внешнему контуру осуществляется через стены блока или через фундаментную чашу. Внешний контур заземления с сопротивлением не более 4 Ом выполняется Заказчиком.
Молниезащита
В качестве молниеприемника используется специально проложенный в слое бетона по периметру крыши проводник и элементы армирования крыши. Элементы молниеприемника соединены с внешним контуром заземления двумя молние-отводами.
b30
Класс бетона в соответствии с ГОСТ 7473-94
Оболочка модуля изготовлена из бетона двойным армированием сварной сеткой.
Бетон производится непосредственно на производственной площадке компании «БалтЭнергоМаш».
Моющийся бетон
В соответствии с ГОСТ 7473-94
50
лет
Минимальный срок службы блока подстанции с технологией моющегося бетона
Сделано по ГОСТ
Подстанции GLAR изготовлены в строгом соответствии с основными техническими параметрами и техническими требованиями ПУЭ, национального стандарта России
ГОСТ 14695-80, ГОСТ 1516.3-96

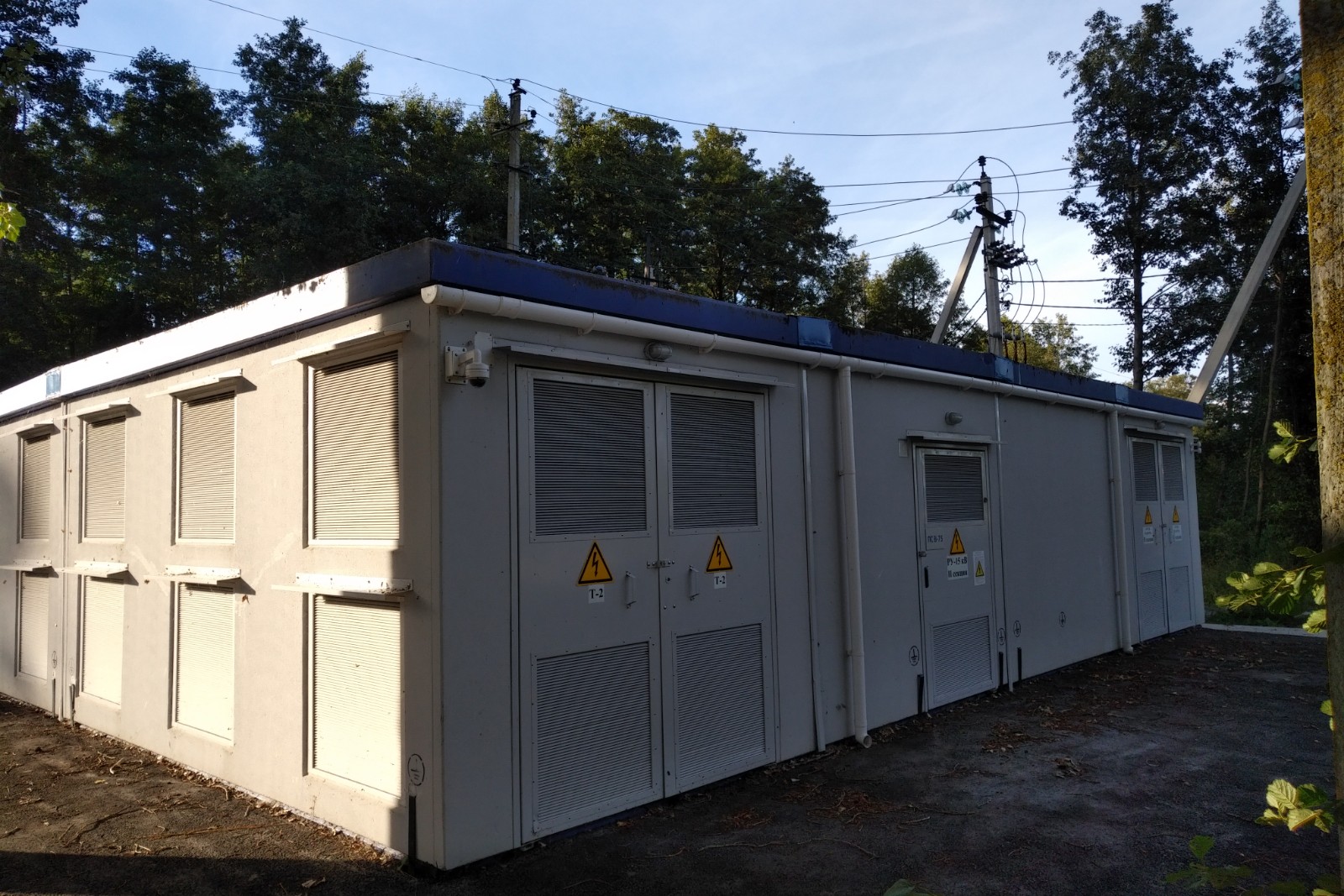

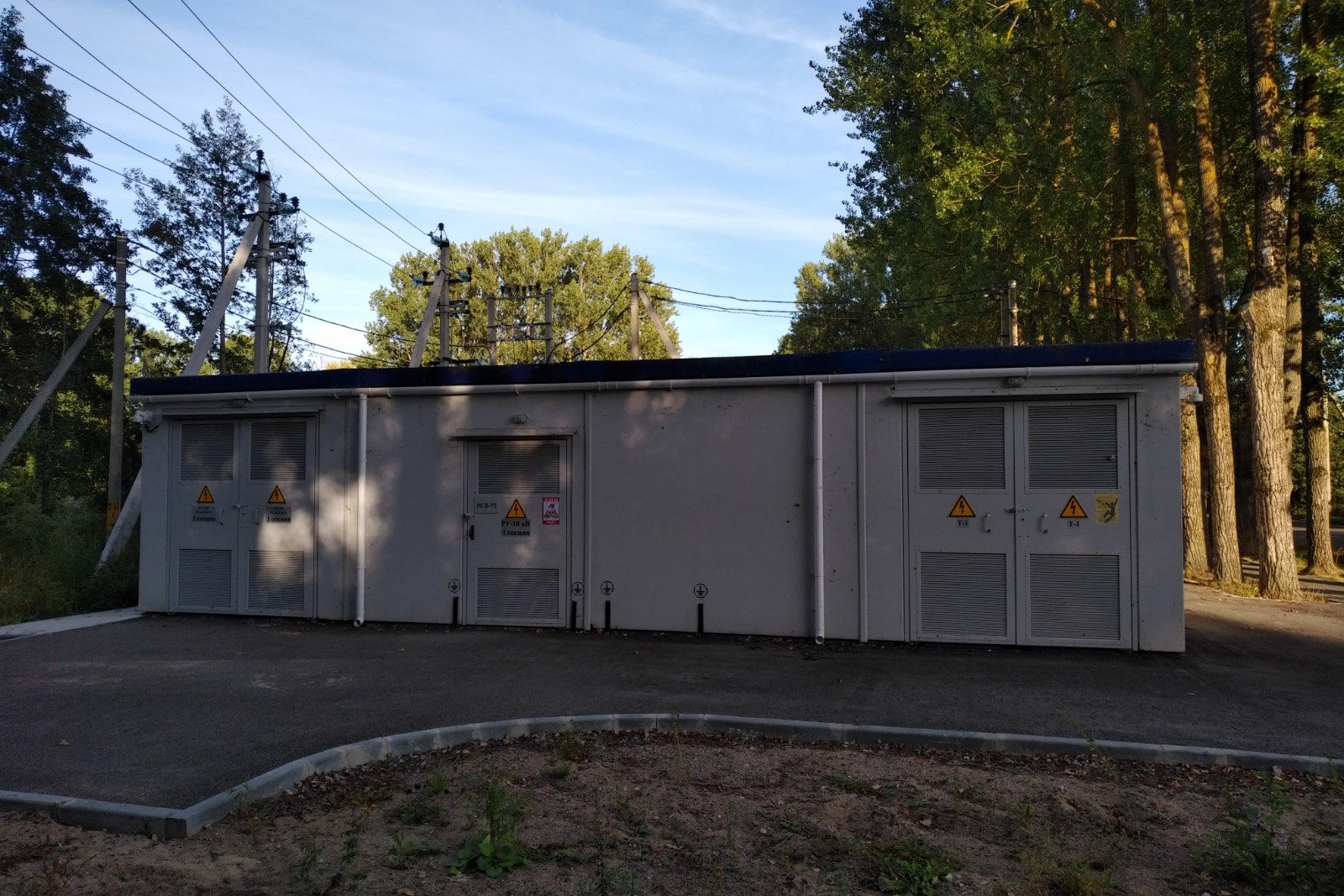

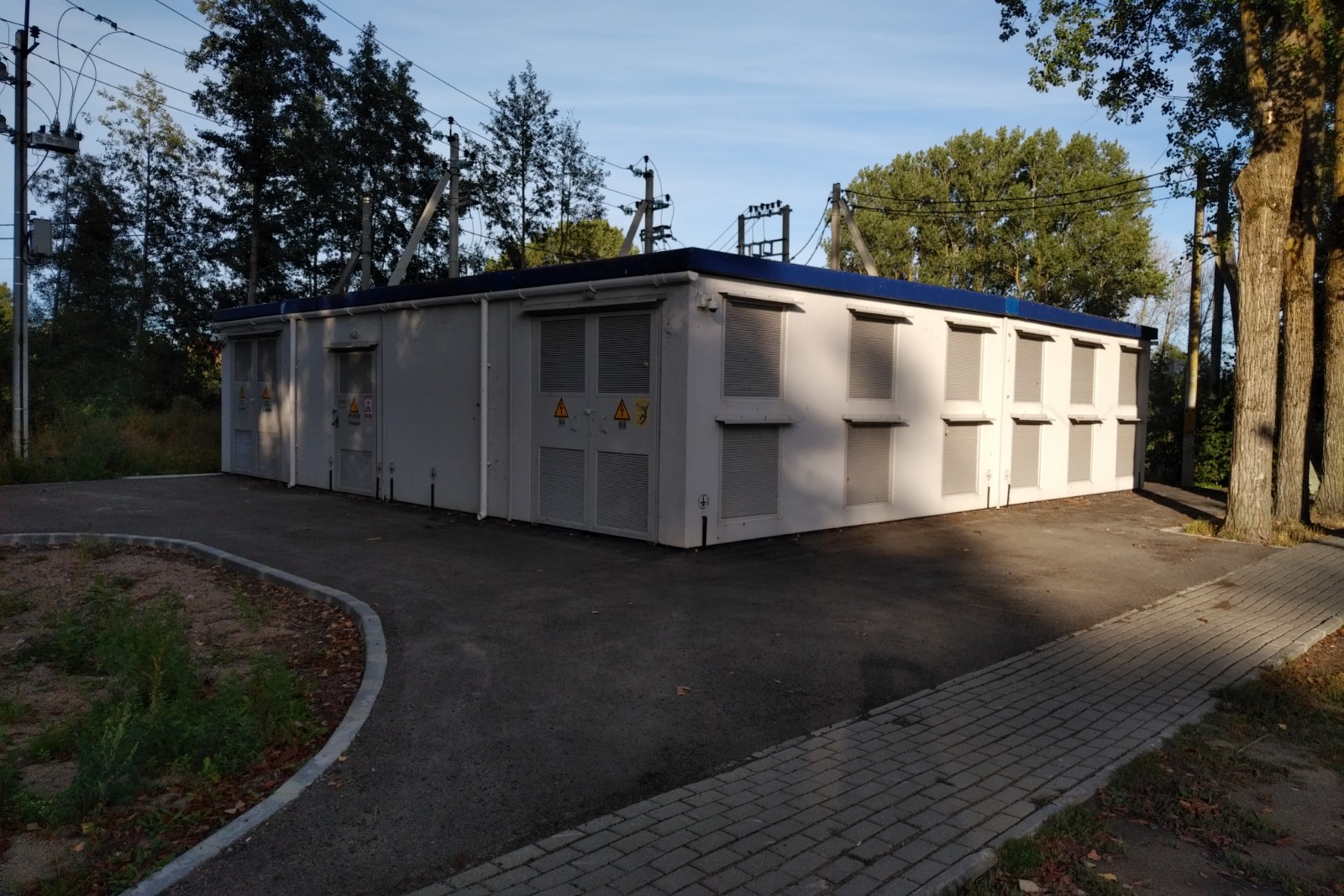

Фотографии
