Комплектные трансформаторные подстанции Glar 6÷35 кВ
Оставить заявку
Менеджер свяжется с вами для обсуждения деталей проекта и первичного расчёта сметы
Назначение
Комплектные трансформаторные подстанции (КТП) мощностью от 250 до 4000 кВА на напряжение 6, 10, 15, 20/0,4 (0,23) кВ трехфазного переменного тока частотой 50 Гц, или 600В постоянного тока производства компании «БалтЭнергоМаш» применяются для приема, преобразования и распределения электрической энергии в системах электроснабжения потребителей городских агломераций, ЦОДов, аэропортов, атомной промышленности, РЖД и городского электротранспорта и иных объектов

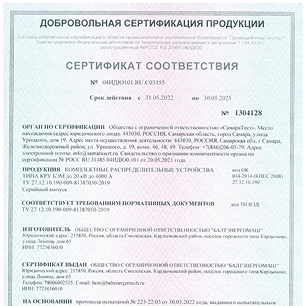

Сертификат
КТП «GLAR» прошёл испытания и получил сертификат
Собственная торговая марка
2 500 М2 Площадь производства
Собственная торговая марка
GLAR
структура условного обозначения
Х КТП– GLAR– Х / Х / Х – ХХ Х – ХХХХ
Х
Количество применяемых силовых трансформаторов
КТП
Комплектная трансформаторная подстанция
GLAR
Торговая марка компании БалтЭнергоМаш
Х
Мощность силового трансформатора, кВА
Х
Номинальное напряжение на стороне BH, кВ
Х
Номинальное напряжение на стороне НH, кВ
ХХ
Оперативный ток БКТПАС – переменный DC – постоянный
Х
Элементная база1 – блок микропроцессорной релейной защиты (МПЗ)2 – электромеханическое реле
ХХХХ
Климатическое исполнение и категория размещения по ГОСТ 15150-69 и ГОСТ 15543.1-89 (У1 или УХЛ1)
Технические
характеристики
Наименование параметра
Значение параметра
Мощность силового трансформатора, кВА
250; 400; 630; 1000; 1250; 1600; 2500; 3150; 4000
Группа соединений трансформатора
Δ/Yo; Y/Yo; Д/Ун-11
Напряжение короткого замыкания, %
4,5; 6; 7
Номинальное напряжение на стороне ВН, кВ
3,0; 6,0; 10,0; 15,0; 20,0
Наибольшее рабочее напряжение на стороне ВН, кВ
3,6; 7,2; 12,0; 17,5; 24,0
Номинальный ток сборных шин устройства ввода со стороны ВН, А
400; 600; 1250
Номинальное напряжение на стороне НН, кВ
0,4
Частота переменного тока, Гц
50
Номинальное напряжение вспомогательных цепей, В
12; 24; 48; 110; 220; 230
Ток электродинамической стойкости (на стороне ВН), кА
51
Ток термической стойкости в течение 1 с (на стороне ВН), кА
20
Ток электродинамической стойкости (на стороне НН), кА
16; 25; 50; 65; 70; 85; 100; 150
Ток термической стойкости в течение 1 с (на стороне НН), кА
6,3; 10; 25; 30; 35; 40; 45
Уровень изоляции по ГОСТ 1516.3
облегченная изоляция нормальная изоляция
Номинальный ток сборных шин РУНН, А
630; 800; 1000; 1250; 1600; 2000; 2500; 3200; 4000; 5000; 6300; 7000
Ток предохранителя УВН, А
50; 63; 80; 125; 160; 31,5; 50; 63; 80; 100; 125
Выполнение релейной защиты, автоматики и сигнализации
На микропроцессорных блоках

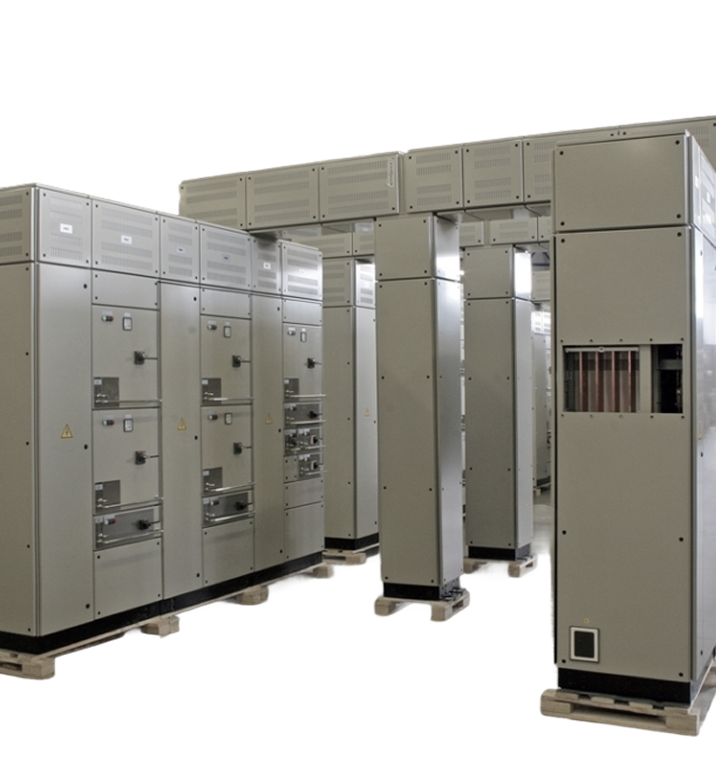

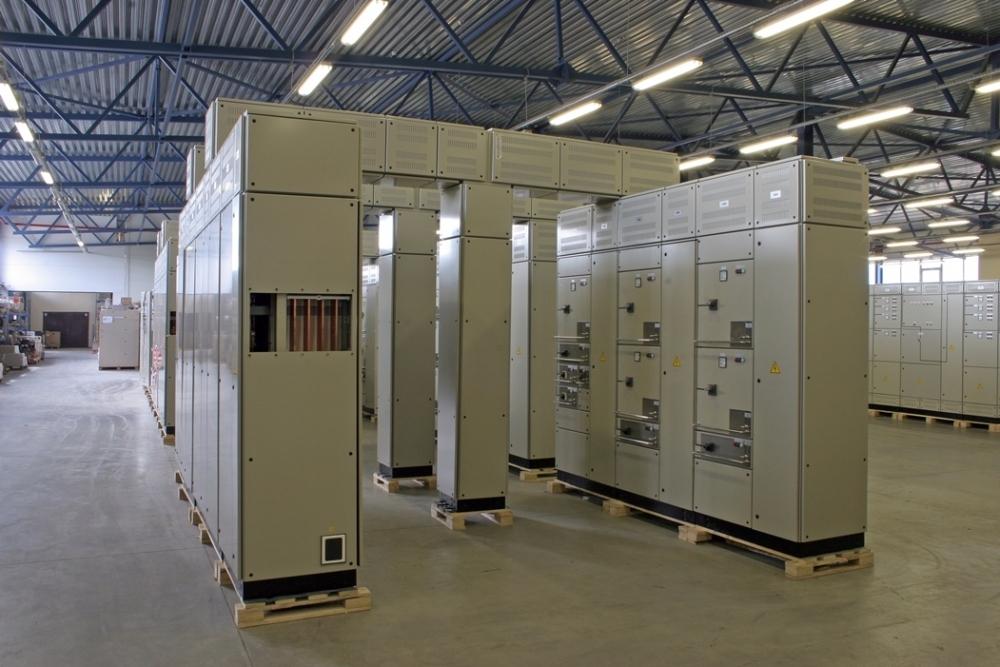

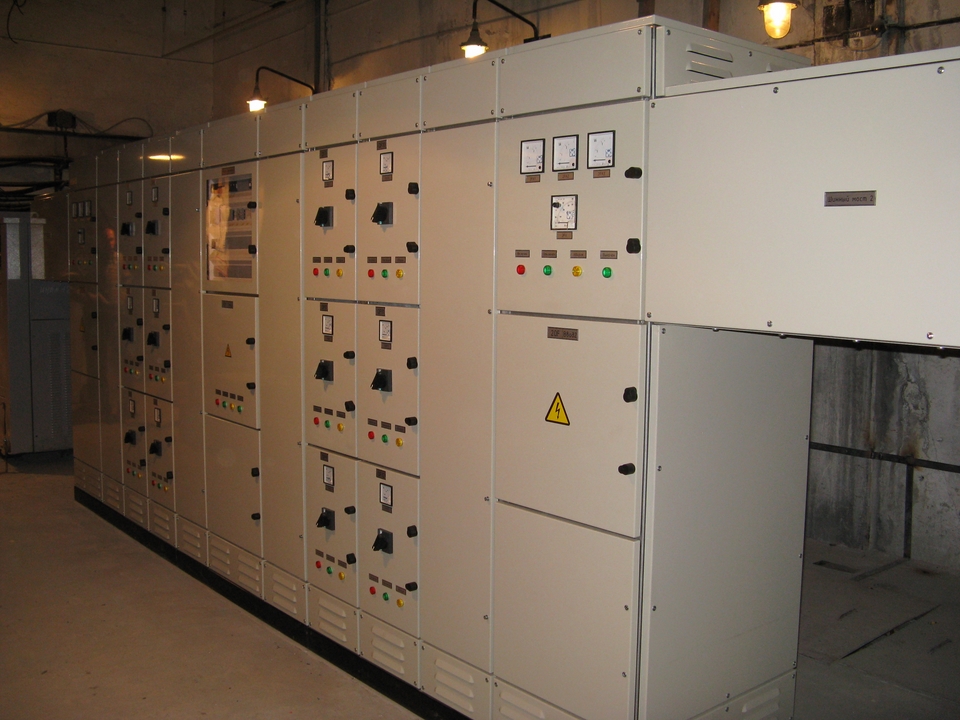

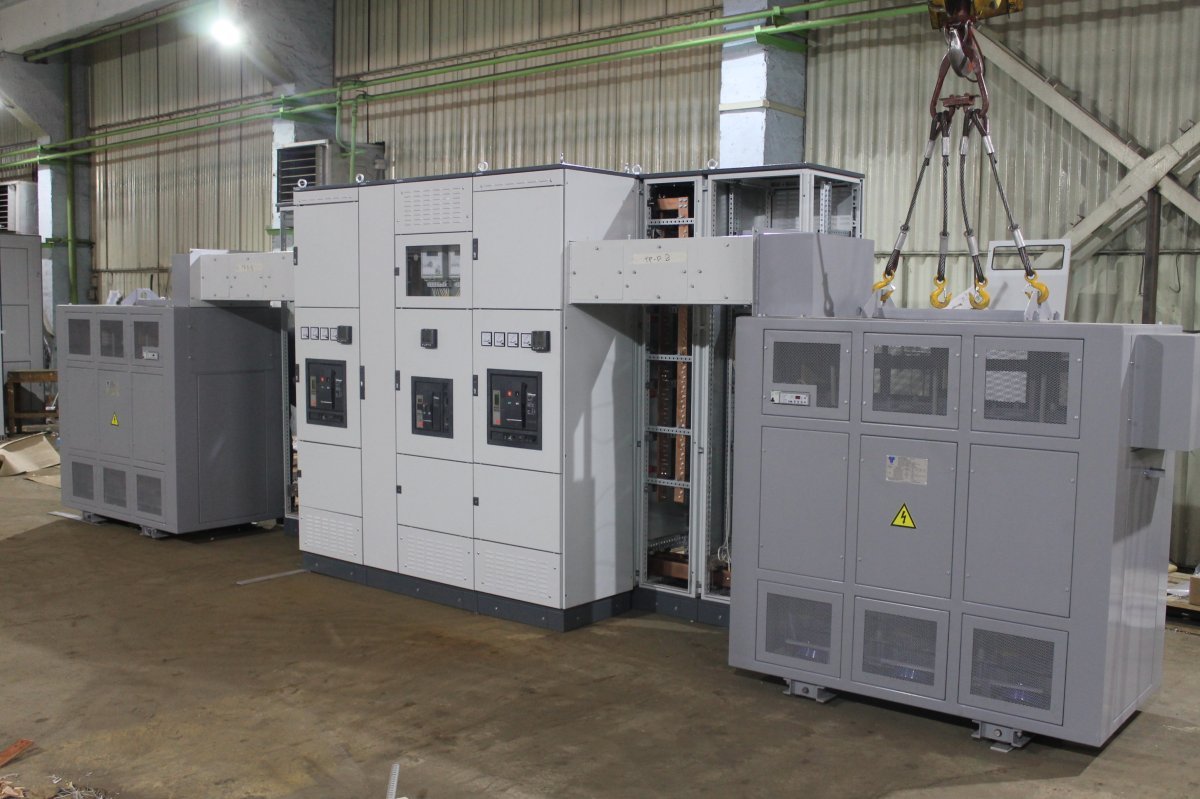

Фотографии
